Приведено описание ружья ИЖ-27 - устройство, технические характеристики, инструкция по эксплуатации, правила хранения и использования и др.
Название МР 27 появилось при выходе ружей на зарубежный рынок.
ОХОТНИЧЬИ РУЖЬЯ

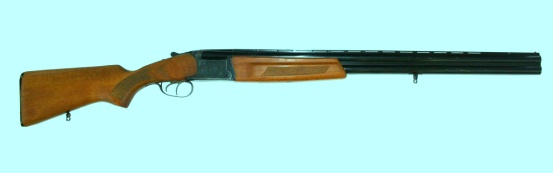

РУЖЬЕ ДВУСТВОЛЬНОЕ ОХОТНИЧЬЕ ИЖ-27
Охотничьи ружья ИЖ(МР)-27 и ТОЗ-34 являются самыми популярными среди охотников стран СНГ. Ружье ИЖ-27 по различным опросам лидирует по его использованию охотниками. Оно зарекомендовало себя как недорогое, надежное в различных условиях эксплуатации оружие. Приведены технические характиеристики ружья, инструкция по эксплуатации.
Внизу видео обзор. Какое выбрать ИЖ или ТОЗ?
ПАСПОРТ РУЖЬЯ ИЖ-27, (копия)
ВНИМАНИЮ ПОКУПАТЕЛЕЙ
1. При покупке ружья требуйте заполнения паспорта: название и адрес торговой организации, продавшей ружье, дату продажи, штамп магазина и подпись продавца - иначе претензии заводом не принимаются.
2. Прежде чем приступить к эксплуатации ружья, внимательно ознакомьтесь с паспортом.
3. Приобретенное Вами ружье может иметь некоторое отличие от настоящего описания
вследствие дальнейшего совершенствования конструкции.
4. Завод выпускает:
а) ружья ИЖ-27
б) ружья ИЖ-27Е с эжекторным механизмом.
в) ружья ИЖ-27 в штучном исполнении как с эжектором, так и без него, только по отдельным заказам.
5. Замечания по качеству и пожелания направлять по адресу: Удмуртская АССР, 426005, г. Ижевск, Промышленная ул., 8. Механический завод.
1. НАЗНАЧЕНИЕ ИЖ-27
Ружье ИЖ-27 предназначено для стрельбы охотничьими патронами, снаряженными в соответствии с ГОСТ 7840-68, в условиях любительской и промысловой охоты.
2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ИЖ-27
Стволы испытаны:
На прочность патронами с усиленным зарядом бездымного пороха, развивающим давление пороховых газов в патроннике: 12 кал.-900 кгс/см2; 16 кал.-950 кгс/см2.
Ружье испытано:
1. На прочность патронами с усиленным зарядом бездымного пороха, развивающим давление пороховых газов и патроннике: 12 кал.-850 кгс/см2; 16 кал.-900 кгс/см2.
2. На кучность боя охотничьими патронами, снаряженными в соответствии ГОСТ 7840-68, на дистанцию 35 м в мишень с кругом 750 мм.
Дробь твердая, диаметром, мм 3
Кучность в %:
Из нижнего ствола (получок) - 52
Из верхнего ствола (чок) - 62
Согласно техническим условиям из нижнего ствола в мишень должно попадать не менее 50% дробин снаряда, из верхнего-не менее 60%. Из каждого ствола производится не более трех выстрелов. И если один из них дал указанный выше результат, бой ствола считается удовлетворительным.
Новости охоты, рыбалки. Реклама

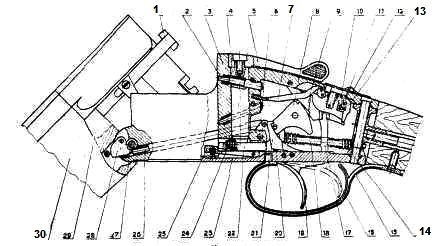

Схема механизмов ружья ИЖ-27:
1 - экстрактор; 2 - боек верхний: 3 - колодка; 4 - ось рычага запора; 5 - рычаг запора; 6 - боек нижний; 7 - движок; 8 - курок; 9 - шептало; 10 - основание предохранителя; 11 - пружина предохранителя; 12 - кнопка предохранителя; 13 - предохранитель; 14 - пружина боевая; 15 - скоба предохранительная; 16 - спуск левый; 17 - тяга; 18 - стержень боевой пружины; 19 - спуск правый: 20 - пружина перехватывателя; 21 - перехватыватель; 22 - планка запорная; 23 - личинка; 24 - возвратная пружина; 25 - личинка; 26 - толкатель; 27 - ось; 28 - взводитель; 29 - стволы; 30 - цевье
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЖ-27
Стволы отъемные, расположены в вертикальной плоскости, соединены с помощью казенной муфты и междуствольных планок.
Каналы стволов хромированы. Цевье отъемное, закрепляется с помощью защелки
рычажного типа. Запирание стволов в колодке одинарное и осуществляется на крюк стволов широкой запорной планкой.
В открытом положении стволов рычаг запор удерживается специальным фиксатором,
и автоматически освобождающим рычаг при закрывании стволов.
Ударно-спустовой механизм ИЖ-27 расположен в колодке и на отдельном основании (личинке),
курки возвратные (с отбоем») выполнены раздельно от бойков. Боевые пружины цилиндрически спиральные.
Постановка курков на боевые взводы и сжатие боевых пружин ИЖ-27 осуществляется посредство шарнира, взводителей и штоков при открывании стволов.
Предохранитель автоматический, запирает шептала только при взведенных курках. При спущенных курках кнопка предохранителя работает вхолостую, т. е. при включении предохранителя (кнопка находится в заднем положевии флажки предохранителя не запирают шептал. При последующем взведении курков
(открыванием стиолов) флажки предохранителя автоматически запирают шептала.
Конструкция предохранителя ИЖ-27 обеспечивает возможность безударного спуска курков с боевого взвода. Для этого надо при полностью открытых стволах переместить кнопку предохранителя в переднее положение, нажать на оба спусковых крючка и плавно закрыть стволы.
Конструкция автоматического предохранителя ИЖ-27 исключает возможность выстрела при незакрытых стволах.
По желанию охотника это ружье можно сделать с предохранителем неавтоматического действия - для этого при разборке достаточно удалить движок 7.
Для повышения безопасности эксплуатации ружья, с целью предотвращения выстрелов при случайньтх срывах курков с боевого взвода (без нажатия на спусковой крючок), ударно-спусковой механизм снабжен перехватывателями курков (интерсепторами).
Нужно помнить, что всякое огнестрельное оружие, несмотря на наличие в нем различных предохранительных устюйств, представляет известную опасность для жизни и здоровья людей при легкомысленном обращении с ним. Поэтому, даже при наличии в ружье перехватывателей курков, нужно принимать все меры предосторожности и помнить, что пренебрежение правилами безопасности может привести к трагическим последствиям
Устройство ударно-спускового и предохранительного механизмов удобно для осмотра, чистки и ремонта.
Ружье ИЖ-27Е снабжено эжекторным механизмом, автоматически выбрасывающим только стреляные гильзы при открывании стволов.
Детали эжекторного механизма расположены в муфте стволов, шарнире и колодке.
Гильза выбрасывается из того ствола, из которого сделан выстрел. Если выстрел не был произведен то нестреляный патрон выдвигается плавно, как у обычных безэжекторных ружей.
Эжектор не срабатывает также, если курки были спущены плавно, без удара по бойкам.
При необходимости эжектор может быть выключен. Для этого надо разобщитель (дет. 35) повернуть шлицем вдоль оси ружья.
Ружье пригодно для стрельбы дымным и бездымным (нитро) порохами. Гильзы могут применяться как бумажные, так и металлические.
Ружье ИЖ-27 защищено авторскими свидетельствами №№ 219417 и 260462. Ружье ИЖ-27Е защищено авторскими свидетельствами №№ 218013, 219417, 260462, 268942 и 342510. Внешний вид ружей ИЖ-27 и ИЖ-27Е защищен свидетельством на промышленный образец № 647.
5. ПРАВИЛА ОБРАЩЕНИЯ С РУЖЬЕМ ИЖ-27
Надежная и безотказная служба ружья в течение многих лет может быть обеспечена лишь при условии правильного и аккуратного обращения с ним и надлежащего ухода.
Неумелое и небрежное обращение приводит к тому, что даже самое лучшее ружье может быть испорчено за время одной охоты.
Для долговременного сохранения ружья в хорошем состоянии необходимо соблюдать следующие правила обращения с ним:
1. Не стрелять из ружья зарядами большими, чем рекомендуемые или указанные на фабричной упаковке пороха, а также смесью дымного пороха с бездымным.
Не стрелять патронами и порохами, хранившимися более 4-х лет.
Категорически запрещается применение любых неохотничьих порохов, так как это может привести к раздутиям или разрывам стволов.
Запрещается спрессовывать заряд из бездымного охотничьего пороха.
Не стрелять пулей, не соответствующей диаметру дульного сужения, во избежание раздутия или разрыва стволов.
Диаметр круглой пули должен быть на 0,2 - 0,З мм меньше диаметра канала ствола у вылета.
Диаметр пули с наружными ребрами должен быть на 0,1-0,2 мм меньше диаметра канала ствола, а диаметр тела такой пули - на 0,8-1,0 мм меньше диаметра канала у вылета (дульного сужения).
Не рекомендуется стрелять из ружья одними капсюлями без пороха, так как продукты сгорания взрывчатой смеси капсюлей портят каналы стволов.
2. Не применять патронов, туго входящих в патронники: они требуют больших усилий при закрывании в открыванип ружья.
3. Открывать и закрывать ружье нужно обеими руками, плавно.
Резкое открывание и закрывание стволов больше расшатывает их соединение с колодкой, чем нормальная стрельба.
4. Недопустимо щелкать курками вхолостую. В случае необходимости имитировать выстрел, вставляйте в патронники незаряженные гильзы со стреляными капсюлями.
Механизм ружья обеспечивает безударный плавный спуск курков, которым и надо пользоваться. Щелкание курками вхолостую резко снижает живучесть бойков, их пружин и штифтов, которыми крепятся бойки, а также деталей эжекторного механизма.
5. Если в результате падения ружья взведенвый курок задержался на перехватывателе, не следует прилагать большое усилие на спусковой крючок во избежание поломок, а нужно снова взвести курки полным открыванием стволов.
6. Не допускайте ударов по стволам ружья - это может привести к появлению вмятин.
7. Перед заряжением ружья обязательно осмотрите стволы: не забиты ли они снегом, грязью, лесным сором. Стрельба из ружья с засоренными каналами может вызвать раздутие и даже разрыв стволов.
Чтобы избежать получения местных, так называемых "горохообразных" раздутий, необходимо следить за качеством снаряжения патронов.
При применении металлических гильз нужно тщательно закреплять картонную прокладку дробового снаряда, бумажные гильзы использовать только один раз, не перезаряжать готовые патроны с тем, чтобы не размягчать концы гильз.
Рекомендуется после выстрела из нижнего ствола (если выстрел из верхнего не производился) патрон, находившийся в верхнем стволе, переложить в нижний ствол, а очередной патрон вложить в верхний ствол.
8. Стяжной винт, крепящий ложу к колодке, в процессе стрельбы, особенно в начальный период эксплуатации ружья, необходимо периодически подтягивать, чтобы не наблюдалось качки ложи.
9. Сплошное высокое цевье ружья (без ствольных накладок) обеспечивает удобство прицеливания, упрощает возможность чистки н смазки наружной поверхности стволов, придает рациональные формы внешнему оформлению ружья в целом.
В то же время такая форма цевья требует определенных навыков его постановки на ружье во избежание появления трещин или сколов древесины.
Перед постановкой цевья необходимо опустить оба взводителя вниз (если они оказались приподнятыми), затем, удерживая ружье левой рукой за стволы, правой рукой надеть
цевье на нижний ствол и довести до полного соприкосновения цилиндрической части шарнира к соответствующей поверхности колодки. После этого плавно, прижимая переднюю часть цевья к нижнему стволу, произвести запирание цевья защелкой. В новом ружье защелка может не закрываться полностью, в этом случае ее нужно довести до исходного положения рукой.
Значение клейм на площадках стволов ИЖ-27
Стволы испытаны усиленным зарядом нитропороха.
Ружье испытано усиленным зарядом нитропороха.
Калибр ружья.
Марка завода.
Серия -и № ружья.
Клеймо Государственной испытательной станции.
3. КОМПЛЕКТ ПОСТАВКИ РУЖЬЯ ИЖ-27
ПОИСК ПО САЙТУ:
Материалы, применяемые для снаряжения патронов:
1. Гильзы охотничьи бумажные 12, 16 и 20 калибров ГОСТ 7839-68.
2. Гильзы охотничьи металлические ГОСТ 792 1-75.
З. Дробь и картечь охотничьи ГОСТ 7837-76.
4. Капсюль-воспламенитель "Жевело-мощныйэ ТУ 84-411-73.
5. Капсюли-воспламенители центрального боя для патронов охотничьпх ружей
ГОСТ 7574-71.
б. Порох охотничий бездымный "Сокол" ГОСТ 5741--67.
7. Пороха дымные для промысловой охоты ГОСТ 10365-бЗ.
8. Пыжи и прокладки для охотничьих патронов 12, 16 и 20 калибров ГОСТ 7838 - 55.
При снаряжении патронов следует применять качественные боеприпасы и при этом соблюдать нормы снаряжения пороха, указанные в инструкции, прилагаемой к нему. Снаряжение патронов охотничьим бездымным порохом производить только взвешенными зарядами.
Снаряжение патронов производится в следующем порядке:
В гильзу вставляется капсюль, затем последовательно помещаются:
1) порох;
2) картонная прокладка толщиной 1,5 +- 0,25 мм;
З) основной войлочный осаленный пыж толщиной ве менее 2/3 и не более 3/4 диаметра
ствола соответствующего калибра;
4) дополнительный войлочный пыж, толщина которого определяется требованием плотной укладки заряда;
5) дробь - 35+-1 г для 12кал., 30+- 1 г для 16 кал. (уплотняется легким встряхиванием);
б) картонная прокладка (дробовой пыж) толщиной 1 +- 0,25 мм.
После укладки всех компонентов патрона от переднего торца бумажной гильзы до дробового пыжа должно оставаться 4 - 6 мм. Этот размер обеспечивается подбором высоты войлочных пыжей.
Закрепление дробового пыжа в бумажных гильзах производится закручиванием края гильз до полного прилегания к лыжу. Дробовой пыж в металлических гильзах закрепляется при помощи разогретого воска или парафина. Торцы пыжей и прокладок в патроне должны быть расположены перпендикулярно оси гильзы.
СОДЕРЖАНИЕ ПАСПОРТА ОХОТНИЧЬЕГО РУЖЬЯ ИЖ 27
1. Назначение ружья
2. Техническая характеристика
3. Комплект поставки
4. Устройство и принцип работы
5. Правила обращения
6. Разборка и сборка ружья
7. Правила обращения. Хранение и уход
8. Снаряжение патронов
9. Свидетельство о приемке
Смотрите также:
ИЖ-27 в современном исполнении: Ружья ИЖ-27ЕМ (МР-27)
Охотничьи ружья ТОЗ-34
Цена ружья ИЖ-27 - 130 руб. ( цена в 1977 году)
Надбавки:
за эжектор (ИЖ-27Е)—50 руб.
за ореховую ложу и цевье 15 руб.
за резиновый затыльник—5 руб.
за вентилируемую планку—20 руб.
за рельефную гравировку—14 руб.
за штучное исполнение—80 руб.
за рельефную гравировку в штучном исполнени - 30 руб.
Цена ружья ИЖ-27(сумма) — 164 руб.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
При условии соблюдения правил эксплуатации ружья согласно настоящему паспорту, гарантийный срок, в течение которого завод безвозмездно устраняет производственные недостатки, равен 24 месяцам с момента приобретения ружья в магазине.
Примечание:
Гарантийный срок является не сроком службы изделия, а временем, в течение которого потребитель может проверить качество продукции в процессе ее эксплуатации и предъявить свои претензии к изготовителю.
Если дефект возник в результате неправильной эксплуатации ружья или небрежного отношения к транспортированию, хранению и уходу за ним, завод исправление ружья не производит. В этом случае, а также после истечения гарантийного срока следует обращаться по адресу: 426003, г. Ижевск, завод “Рембыттехника”.
Видео: Чистка небольших налетов ржавчины на ружьях
Использование материалов сайта возможно при размещении активной ссылки
© 2009 - 2023. Охота, рыбалка, природа - Информационный портал
Какое ружье выбрать ИЖ-27 или ТОЗ-34?
Часто, особенно начинающие охотники, которые решили приобрести для охоты отечественное охотничье ружье стоят перед указанным выбором.
Отечественные ружья моделей ИЖ-27 и ТОЗ-34 относятся к наиболее популярным и распространенным у охотников. Это обусловлено как не высокой ценой, так и хорошими эксплуатационными характеристиками. Охотничьи ружья ИЖ-27 и ТОЗ-34 за долгое время их использования владельцами зарекомендовали себя надежными, простыми в эксплуатации, с хорошим боем на обычную для дробовика дальность ружьями. На протяжении многих лет нашими охотниками отмечается высокая надежность, кучность стрельбы и качество. Оба ружья хорошо скомпонованы и сбалансированы. С их помощью можно охотиться практически на любых охотничье-промысловых животных, которые есть на территории стран СНГ, а также за рубежом.
Некоторые охотники отмечают падение качества изготовления ружей в какой то период после 90-х годов, но при покупке нужно максимально внимательно осматривать основные детали ружья, желательно попросить помощи у опытных охотников.
При выборе следует ориентироваться на свои предпочтения по внешнему виду, наличие какого механизма в ружье конкретно для вас имеет значение и т.д. В целом ИЖ-27 и ТОЗ-34 будут удачным приобретением для охотника.
О ружьях ИЖ и ТОЗ, сравнение:
6. РАЗБОРКА И СБОРКА ИЖ-27
Для обеспечения необходимого ухода за ружьем (чистка, смазка, осмотр) ружье разбирается на три части: стволы, цевье с шарниром и колодка с ложей.
Более детальную разборку нужно производить только в случае особой необходимости.
При разборке и сборке ружья необходимо строго придерживаться настоящего паспорта.
Для разборки ружья нужно отделить цевье и стволы. Отвернуть шурупы и снять затыльпик. Если ружье с резиновым затыльником, то следует, пользуясь отверткой со скругленным стержнем, найти на затыльнике прорезы для шурупов, отвернуть шурупы и снять затыльник вместе с прокладкой. Шурупы из резинового затыльника желательно не вынимать. Отвернуть шуруп, крепящий спусковую скобу к ложе, и, поворачивая скобу против часовой стрелки, отделить ее от личинки.
Чтобы отделить ложу от колодки, нужно вывернуть стяжной винт, проходящий через приклад к затыльнику; легкими ударами колодкой о деревянный предмет слегка расшатать соединение ложи с колодкой и затем аккуратно снять ложу. После отделения ложи механизмы становятся доступными для осмотра, чистки и смазки.
Дальнейшую разборку нужно начинать обязательно с отделения боевых пружин. Для этого надо извести курки, вставить в отверстие на каждом стержне боевой пружины кусочки проволоки или гвозди диаметром 1 - 1,5 мм (отверстие на стержне при наведенных курках совмещается с выемкой на перемьтчке, соединяющей хвостовики колодки и личинки), спустить курки и снять стержни боевых пружин с пружинами.
Выбив с помощью выколотки соответствующие оси, снять курки и шептала; снять детали предохранителя, для чего нужно выбить штифт, поддерживающий пружину.
Отделить личинку со спусками, перехватывателями и задержкой запорной планки, отвернув предварительно нижний винт личинки и задний хвостовой винт, снять перемычку. Отделять личинку нужно легкими ударами молотка по латунному или медному стержню, вставленному в отверстие для спусковой скобы, при этом личинку нужно смещать назад.
Для разборки запирающего механизма необходимо предварительно вынуть бойки и отвернуть винт, соединяющий рычаг запирания с осью. Ударами молотка с помощью медного или латунного стержня выбить вниз ось рычага запирания с возвратной пружиной и вынуть запорную планку.
В ружье ИЖ-27Е для разборки деталей эжекторного механизма необходимо выбить оси взводителей и снять взводители; извлечь разобщители, для чего разобщители установить шлицами под углом 45° к оси ружья, ввести в отверстие под толкатель отвертку или выколотку и вытолкнуть разобщитель вверх; вынуть фиксатор с пружиной.
При необходимости разобщитель можно снять и без разборки колодки. для этого нужно установить шлиц разобщителя под углом 45° к оси ружья, взвести, а затем спустить курок, при этом толкатель выдвинет разобщитель из колодки.
Для отделения экстрактора от стволов нужно приподнять передний конец экстрактора, после чего он под действием пружины выйдет из паза. Для предотвращения утери экстрактора его необходимо придерживать.
Дальнейшая разборка механизмов ружья ИЖ-27 несложна и не требует особого пояснения. Нужно лишь иметь в виду, что при разборке нельзя перепутывать детали правой и левой стороны.
Сборка ружья производится в обратном порядке.
Соединение ложи с колодкой должно быть прочным, без малейшей качки. Для обеспечения правильной посадки ложи рекомендуется, предварительно затянув стяжной винт, легкими ударами черенка отвертки по боковым поверхностям головки ложи произвести их осадку к соответствующим поверхностям колодки и затем затянуть винт до отказа.
7. ХРАНЕНИЕ И УХОД ЗА РУЖЬЕМ
Ружье нужно хранить обязательно в сухом месте. При хранении ружья во избежание подсадки пружин экстракторов и боевых пружни стволы должны быть отделены от колодки, а курки спущены. Ружье должно быть всегда вычищено и слегка смазано, при этом особое внимание надо обращать на чистоту в смазку стволов, места соединения шарнира с колодкой, оси шарнира и соответствующего гнезда на муфте стволов. Так же легко смазанными должны быть трущиеся места казенной муфты и колодки, детали ударно-спускового механизма.
Хромированные каналы и патронники стволов значительно облегчают уход за ними, однако это не исключает необходимости регулярно и тщательно производить чистку.
Для чистки применяются мягкая чистая ветошь, пакля, льняные очесы, хлопчатобумажные концы. Протирочный материал не должен содержать песка и пыли.
При большом нагаре стволы следует промыть в горячей воде, затем их насухо протереть несколько раз, меняя протирочньнй материал ва сухой и чистый.
Если при последних тугих протирках замечаются блестки свинца, значит в стволе есть освинцовка. Удалить ее можно при помощи щетки из мягкой стальной или медной проволоки, навинченной на шомпол и густо смазанной ружейной смазкой.

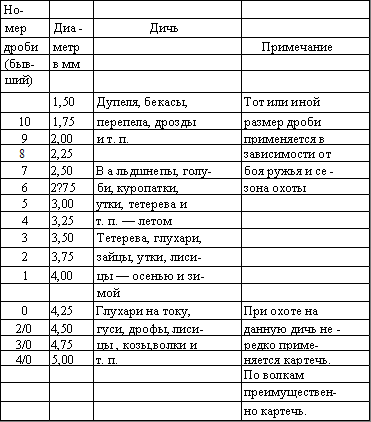

8. Снаряжение патронов Рекомендуемые размеры дроби для стрельбы по дичи
