Паспорт охотничьего ружья ИЖ-81
(паспорт, описание, технические характеристики, инструкция по эксплуатации ружья ИЖ-81)
1. ВВЕДЕНИЕ
1 1. Приступая к эксплуатации ружья, внимательно изучите пacпopт. Настоящий паспорт кратко знакомит с основными техническими характеристиками, устройством и правилами эксплуатации ружья
1.2. При покупке ружья требуйте заполнения паспорта название и адрес торговой организации, продавшей ружье, дату продажи, штамп магазина и подпись. продавца иначе претензии предприятием не принимаются
1 3. Замечания по качествy и пожелания направляйте по адресу: 426063, г. Ижевск, ул. Промышленная, 8, ГП "Ижевский механический завод"
2. НАЗНАЧЕНИЕ
2 1. Ружья охотничьи многозарядные ИЖ 81М (рис.1) и ИЖ-81КМ (рис. 2) 12-го калибра предназначены для любительской и промысловой охоты. При этом используются охотничьи патроны 12х76 со средним значением максимального эксплуатационного давления не более 90 МПа ("Магнум") и охотничьи патроны 12х70 со средним значением максимального эксплуатационного давления не более 65 MПа.
2 2. Исполнения ружей
1) ИЖ-81М - с подствольным трубчатым магазином.
2) ИЖ-81КМ - с коробчатым съемным магазином
Рис. 1. Внешний вид ружья ИЖ 81М.
Рис. 2. Внешний вид ружья ИЖ 81КМ.
В зависимости от конструкции приклада ружья имеют исполнения:
- с деревянным прикладом;
- с откидным прикладом;
- с рукояткой пистолетного типа. Возможны исполнения ружей со сменными дульными насадками.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЖ-81

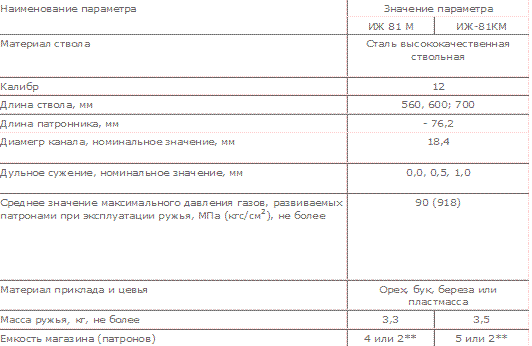

3.1 Основные параметры и их значения приведены в табл. 1.
Таблица 1
Примечания: 1 Масса ружья с рукояткой пистолетного типа не более 2,7 кг 2. **Емкость с ограничительным вкладышем
3 2 Кучность стрельбы - отношение количества пробоин к количеству дробин соответственных снарядов, попавших в круг мишени диаметром 750 мм, установленной на дистанции 35 м, точкой прицеливания при этом является нижняя часть черного круга диаметром 50 мм, расположенного в центре мишени. Стрельба проводится патронами с твердой дробью диаметром 2,5 мм (c 7). Согласно техническим условиям кучность должна быть:
- для патрона 12х76 со средним значением максимального эксплуатационного давления не более 90 МПа.
Таблица 1а
- для патрона 12х70 со средним значением максимального эксплуатационного давления не более 65 МПа.
Таблица 1b
4. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ

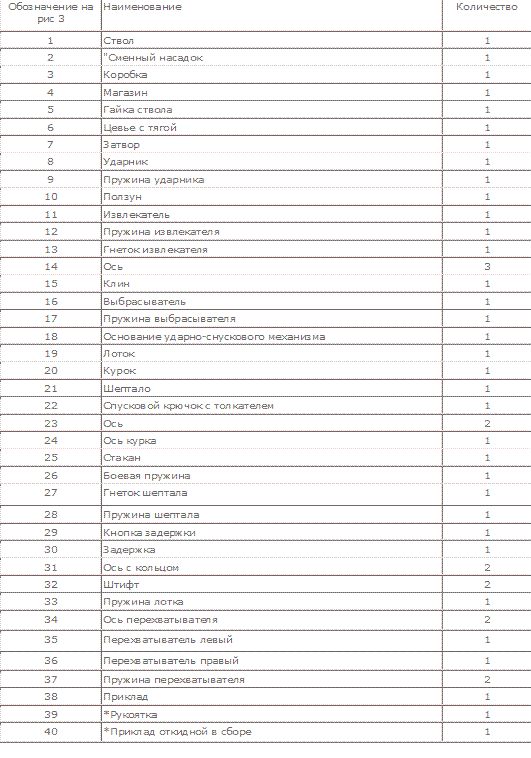

4.1. Перечень сборочных единиц и деталей ружья приведен в таблице 2.
Таблица 2
*В зависимости от исполнения ружей.

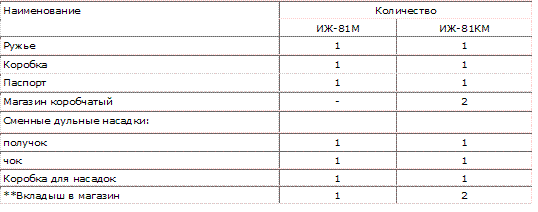

4.2. Комплектность согласно таблице 3.
Таблица 3
Примечания: * - Сменные дульные насадки поставляются при указании в договоре (контракте),
** - Вкладыши в магазин поставляются при указании в договоре (контракте)

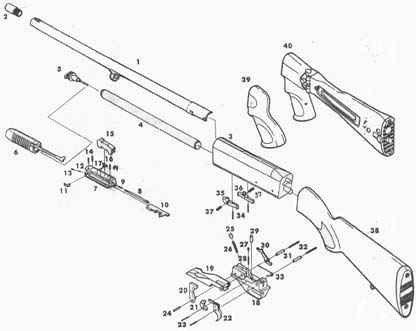

Рис. 3. Сборочные единицы и детали ружья ИЖ-81М.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЖ-81
5.1. Ствол неподвижный, отъемный.
5.2. Цевье подвижное, движение осуществляется по трубке магазина, неподвижно установленной в коробке
5 3 Цевье кинематически связано с затвором при помощи тяги
5 4 Затвор продольно скользящий, запирание патрона в патроннике осуществляется боевым , упором клина, расположенного в затворе и поднимающегося в крайнем переднем положении при помощи ползуна, связанного с подвижным цевьем Боевой упор клина входит в соответствующий уступ, выполненный в муфте
ВНИМАНИЕ!
Затвор и клин не взаимозаменяемы.
5.5. Ударно-спусковой механизм смонтирован на отдельном основании и позволяет производить только одиночные выстрелы
5 6. Перемещение цевья в крайние положения должно производиться энергично, без перекосов и рывков При взведенном курке перемещение цевья осуществляется при нажатой вверх кнопке задержки
5 7 Ружье имеет кнопочный предохранитель, исключающий случайные выстрелы, когда он поставлен в положение "на предохранителе", т. е. в крайнее правое положение.
6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
6 1 Любое огнестрельное оружие, несмотря на наличие в нем различных предохранительных
устройств, представляет собой известную опасность для жизни и здоровья людей при легкомысленном обращении с ним. Поэтому принимайте все меры предосторожности и помните, что пренебрежение правилами безопасности может привести к трагическим последствиям
6 2 Всегда считайте ружье заряженным и готовым к выстрелу
6 3. Не стреляйте из ружья патронами и зарядами большими, чем рекомендованные на фабричной упаковке пороха, а также смесью дымного и бездымного пороха.
6 4 Не стреляйте патронами и порохами, хранившимися более 4 лет
6 5 Категорически запрещается применение любых неохотничьих порохов, т к. это может привести к раздутиям и разрывам стволов
6 6 Запрещается спрессовывать заряд из бездымного охотничьего пороха.
6 7 Не стреляйте пулей, диаметр тела которой больше диаметра канала ствола в зоне дульного сужения
Диаметр круглой пули должен быть на 0,2 ... 0,3 мм меньше диаме1ра дульного сужения
Диаметр пули с наружными ребрами должен быть на 0,1 .. 0,2 мм меньше диаметра канала ствола, а диаметр тела такой пули - на 0,8 ... 1,0 мм меньше диаметра дульного сужения.
При снаряжении патронов для стрельбы пулей НЕ ДОПУСКАЙТЕ ВЫСТУПАНИЯ -ПУЛИ НАД ТОРЦЕМ ГИЛЬЗЫ во избежание инерционного накола капсюля впереди стоящего патрона.
Тщательно закрепляйте пулю в патроне, для устранения выпадения ее из патрона в полость магазина при стрельбе
6.8. Следите за качеством снаряжения патронов, чтобы избежать местных, так называемых "горохообразных" раздутии. Перед стрельбой патроны с бумажной гильзой рекомендуется калибровать.
6.9. При эксплуатации ружья периодически проверяйте свободное перемещение и возврат ударника под действием пружины.
6.10. При стрельбе из ружья удерживайте цевье рукой, при этом не допускайте оттягивания цевья назад.
6.11. Перед разборкой ружья убедитесь в том, что ружье разряжено, поставлено на предохранитель и в магазине нет патронов
Разряжение ружья производить следующим образом:
- поднять лоток вверх и утопить перехватыватель к соответствующей поверхности коробки, после чего патроны, под действием пружины удаляются из магазина;
- для удаления патрона из патронника без производства выстрела, утопить кнопку задержки и, перемещая затвор в крайнее заднее положение, извлечь патрон из патронника.
После этого возможна разборка ружья.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИЖ-81
7 1 Правильное обращение и своевременное техническое обслуживание повышает срок службы и гарантирует надежную работу ружья. Ружье всегда должно быть вычищено и слегка смазано, особенно механизмы ружья: затвор, ударно-спусковой механизм, ствол. Не следует, если в этом нет необходимости, производить полную разборку ружья. Перед разборкой убедитесь в отсутствии патронов в магазине и патроннике.
7.2. Для обеспечения необходимого ухода (чистка, смазка, осмотр) производится неполная разборка ружья ИЖ-81М, для чего необходимо:
1) отвинтить гайку ствола, цевье переместить назад на половину длины хода и отделить ствол от ствольной коробки; ^
2) осторожно двигая цевье вперед, достать затвор с ползуном и снять цевье с направляющей трубки; ,
3) выталкивателем гайки ствола выбить оси, удерживающие основание ударно-спускового механизма (УСМ), и достать УСМ.
7.3, Неполная разборка ружья ИЖ-81КМ выполняется следующим образом;
1) удалить коробчатый магазин;
2) при помощи любого острого предмета (отвертка, нож, монета) достать вкладыш магазина, далее аналогично ИЖ-81М.
7 4 При полной разборке и сборке ружья необходимо строго выполнять указания настоящего паспорта'
7.4 1. Провести неполную разборку ружья. 7.4.2. Отделить приклад, а для этого.
1) отвернуть шурупы и снять затылок приклада;
2) отвернуть стяжной винт и снять приклад. ;
7.4.3. Для вариантов исполнений
1) с откидным прикладом - отделить откидной приклад вместе с затыльником и фиксатором, выбив две оси, крепящие затыльник со средником. Отвернуть стяжной винт и снять рукоятку со средником;
2) с рукояткой пистолетного типа отвернуть стяжной винт и снять рукоятку.
7.4.4. Для разборки ударно-спускового механизма необходимо:
1) спустить курок с боевого взвода (желательно без удара в крайнем переднем положении); ^
2) выбить выколоткой оси курка, шептала, спускового крючка, задержки;
3) выбить кнопку предохранителя вправо;
4) выбить оси перехватывателей и достать перехватыватели.
7.5. Сборка ружья производится в обратном порядке
7 5 1 Соединение рукоятки с откидным прикладом или рукоятки пистолетного типа с коробкой должно быть прочным, без качки
7.5.2 При сборке ружья не рекомендуется применять больших усилий или принудительно заколачивать подвижные и съемные детали во избежание надиров и царапин на взаимодействующих поверхностях.
7.6 Изменение емкости магазина.
76.1 Для изменения емкости магазина изделий ИЖ-81М и ИЖ-81КМ в комплекте поставки прикладываются специальные вкладыши.
7.6 2 Для установки вкладыша в магазин изделия ИЖ-81М необходимо:
- отвинтить гайку ствола, цевье переместить назад на половину длины хода и отделить ствол,
- отвернуть гайку магазина, при этом необходимо соблюдать осторожность при обращении с нагнетенной пружиной магазина,
- установить внутрь гайки магазина вкладыш,
- завернуть гайку магазина,
- установить и закрепить ствол.
7.6.3 Для установки вкладыша в магазин изделия ИЖ-81КМ необходимо:
- отделить коробчатый магазин,
- при помощи любого острого предмета достать крышку магазина,
- установить в магазин вкладыш, утопив пружину магазина,
- установить крышку магазина.
7.6.4. Удаление ограничительных вкладышей в магазины изделий ИЖ-81М и ИЖ-81КМ проводится в обратном порядке.
