Паспорт охотничьего ружья ИЖ-18
(Описание)
1 ОБЩИЕ УКАЗАНИЯ
1.1 Приступая к эксплуатации ружья, внимательно изучите настоящий паспорт.
1.2 В связи с постоянной работой по усовершенствованию изделия, повышающей надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены изменения, не отраженные в настоящем издании.
2 НАЗНАЧЕНИЕ
2.1 Ружья охотничьи одноствольные Иж-18М-М, ИЖ-18ЕМ-М предназначены для различных видов охоты во всех макроклиматических районах при температуре от 323 до 223К.
2.2 Ружье ИЖ-18ЕМ-М отличается от базовой модели ружья ИЖ-18М-М наличием механизма для автоматического выбрасывания гильз.
2.3 Ружья 12 калибра могут поставляться со сменными дульными насадками с различными дульными сужениями.

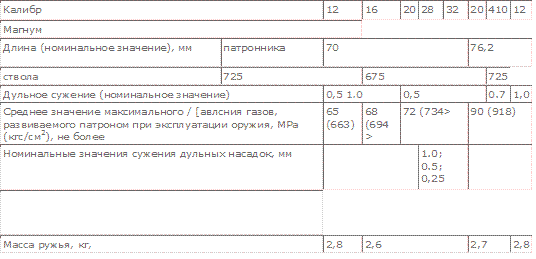

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЖ-18
4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ ИЖ-18

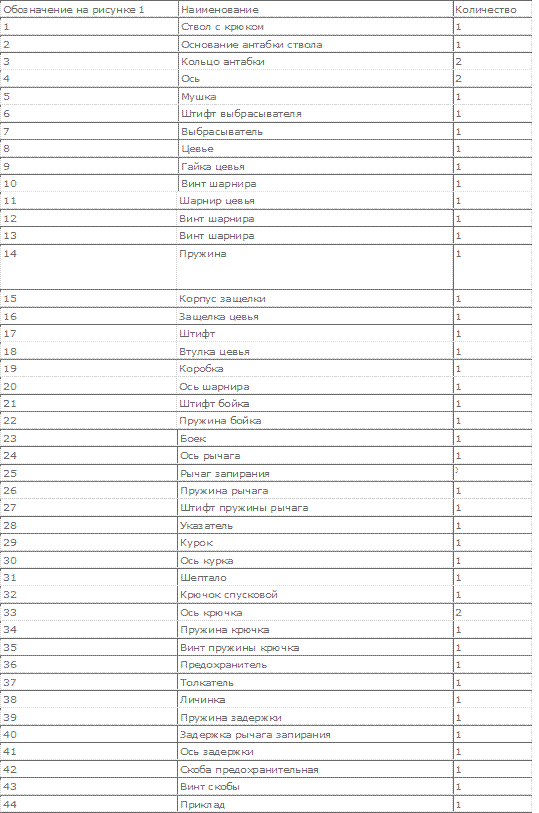

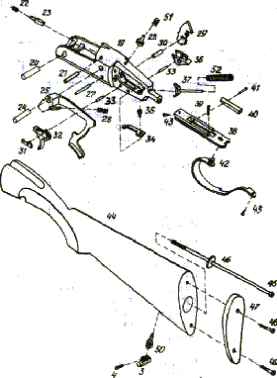

Рисунок 1 - Сборочные единицы и детали ружья ИЖ-18М-М.
Рисунок 2 - Сборочные единицы и детали ружья ИЖ-18ЕМ-М.

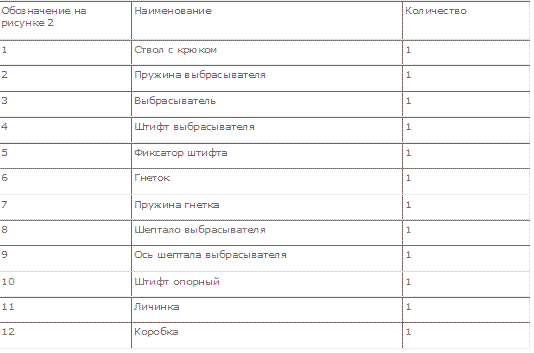

4.2 Перечень сборочных единиц и деталей ру-жья ИЖ-18ЕМ-М.
Примечание - Остальные сборочные еди-ницы и детали не отличаются от сборочных еди-ниц и деталей ружья ИЖ-18М-М.
4.3 Комплектность
Ружье ........................
Запасные детали:
боек ......................
пружина бойка .......
Упаковочная коробка..
Паспорт .....................
В комплектность ружей со сменными дуль-ными насадками, кроме указанной, входят:
Сменные дульные насадки ............................. 3
Ключ ............................................................ 1
Упаковка для дульных насадков и ключа........ 1
5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЖ-18
5.1 Съемный ствол ружья изготовлен из высококачественной стали. Канал ствола п патронник хромированы. Дульное сужение ствола обеспечивает стабильную кучность стрельбы.
Запирание ствола осуществляется рычагом запирания. В открытом положении ствола этот рычаг удерживается специальным устройством, которое автоматически освобождает его при закрывании ствола.
5.2 Выбрасывающий механизм ружья ИЖ-18ЕМ-М снабжен выключателем разового действия. Для выключения этого механизма переведите шептало выбрасывателя в заднее положение. После открывания ружья выбрасывающий механизм автомат1гчески включается в работу.
5.3 Для безопасности при эксплуатации ружья служит предохранитель, запирающий спусковой крючок, и предохранительный выступ на курке. Механизм блокировки не позволяет произвести выстрел при неполностью запертого стволе.
6 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
6.1 Всегда считайте ружье заряженным и готовым к выстрелу.
6.2 Не применяйте патроны, эксплуатационное давление которых превышает значение, указанное в настоящем паспорте.
6.3 Не стреляйте пулей, диаметр тела которой больше диаметра канала ствола в зоне дульного сужения.
6.4 У нового ружья при установке цевья возможен недоход защелки до исходного положения. Доведите ее рукой. Кроме того, при запирании ствола плавным опусканием рычага запирания возможен недоход его до крайнего нижнего положения. Во избежание получения осечки доведите рычаг рукой.
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИЖ-18
7.1 Продолжительность службы и безотказность работы ружья в значительной степени зависят от умелого и заботливого обращения с ним. Избегайте холостых спусков курка - это снижает долговечность бойка и его пружины. Чтобы спустить курок без удара по бойку, кнопку предохранителя поставьте в положение "ОГОНЬ", выжмите рычаг запирания вверх и, нажав па спусковой крючок, плавно отпустите рычаг запирания.
7.2 Механизмы ружья должны быть всегда вычищены, а металлические детали смазаны тонким слоем смазки. Чистите ружье сразу после охоты. Зимой, перед чисткой, подержите его несколько часов в помещении. Канал ствола протирайте с казенной части. Храпите ружье в сухом месте и только со спущенным курком во избежание подсадки боевой пружины.
