Ружье охотничье самозарядное модели "Бекас-16 авто"
(Паспорт, описание, инструкция по эксплуатации ружья Бекас-16 авто)

НАЗНАЧЕНИЕ РУЖЬЯ БЕКАС-16 АВТО
     Ружье охотничье самозарядное 16-го, калибра модели "Бекас-16 авто" предназначено для различных видов охоты в условиях от минус 30°С до плюс 50°С (рис. 1).
Рис. 1. Ружье охотничье самозарядное, 16-го калибра модели "Бекас-16 авто"

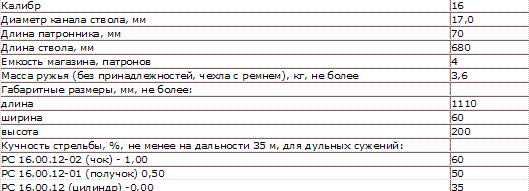

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

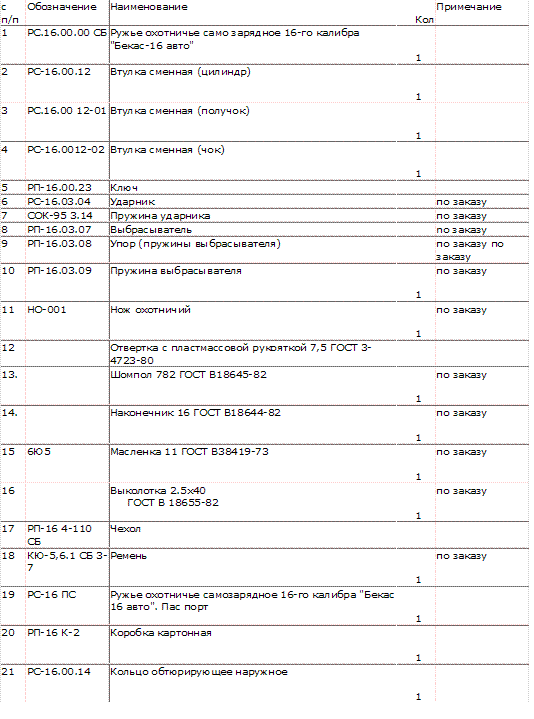

КОМПЛЕКТНОСТЬ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ БЕКАС-16 АВТО

     6.1. Ружье охотничье самозарядное 16-го калибра ".Бекас-16 авто" состоит из следующих составных частей (рис. 2):
    Рис. 2. Ружье охотничье самозарядное- 16-го калибра модели "Бекас-16 авто" в разобранном виде:

     1 -затвор; 2-коробка: 3-рукоятка перезаряжания; 4-выбрасыватель; 5-флажок отсекателя патронов: 6-ось ударно-спускового механизма; 7-предохранитель; 8 - крючок спуской; 9-приклад; 10-ствол с планкой и мушкой; 11-кнопка танова затвора; 12-лоток подъема патрона; 13-кольцо обтюрирующее наружное; 14-кольцо обтюрирующее внутреннее; 15 -газовая камера; 16-поршень с тягами; 17-возвратная пружина; 18-колпачок; 19-цевье; 20-ударно-спусковой механизм; 21 - затворная рама; 22 - шуруп с кольцом; 23-затылок приклада; 24-вкладыш.

     Для повышения долговечности ружья и коррозионной стойкости канал и патронник ствола, также обтюрирующие кольца и газовая камера хромированы.
     Автоматическая перезарядка ружья .производится за счет энергии пороховых газов, .отводимых из канала ствола в газовую камеру и энергии возвратной пружины.
     Запирание затвора осуществляется поворотом запирающего клина, т.е. вхождением клина в паз ствола.
     Ударно-спусковой механизм, смонтирован на отдельном основании.
     Магазин трубчатый подствольный

     6.2. Принцип .работы ружья заключается в следующем:

     - при нажатии на спусковой крючок курок выходит из зацепления с шепталом и под действием боевой пружины поворачивается вокруг своей оси, наносит удар по ударнику.

     Происходит выстрел;

     - пороховые газы через отверстия в стволе попадают в газовую камеру и через обтюрирующие кольца давят на поршень с тягами;
     - движение от поршня через тяги передается затворной раме и она начинает перемещаться- в заднее положение, при этом начинает сжиматься возвратная пружина;
     - затворная рама своим зубом производит поворот запирающего клина вокруг его оси. Происходит отпирание канала ствола;
     - затвор, продолжая движение с затворной рамой, извлекает стреляную гильзу из канала ствола с помощью выбрасывателя;
     - при дальнейшем движении затворная рама своей нижней плоскостью воздействует на курок и рычаг подъема лотка, поворачивая их вокруг своих осей, курок при этом встает на шептало;
     -при приходе рамы с затвором в крайнее заднее положение задний торец отражателя упирается в дно коробки и производит выталкивание стреляной гильзы из окна коробки, левая тяга при этом своим выступом воздействует на левый упор патрона и освобождает крайний патрон, находя щийся в магазине;
     - патрон под действием пружины магазина перемещается на лоток, при этом отжимает останов затвора и связанный с ним упор патрона правый, который останавливает подачу следующего патрона из магазина;
     - под действием возвратной пружины затворная рама с затвором начинает двигаться вперед, при этом своим выступом нажимает на рычаг подъема лотка. Лоток поворачивается на оси и, поднимает патрон на линию досылания;
     - при дальнейшем движении затвор досылает патрон в патронник, рама выступом поворачивает запирающий клин, который входит в окно хвостовика ствола, происходит запирание канала ствола;
     - лоток под действием пружины возвращается в исходное положение;
     - ружье готово к следующему выстрелу;
     - для производства одного выстрела, без подачи следующего патрона из магазина или для замены патрона в патроннике, ружье снабжено отсекателем патронов, находящемся с левой стороны ружья. При повороте отсекателя против часовой стрелки на 180° подача патронов из магазина превращается. Для возобновления подачи патронов отсекатель необходимо повернуть по часовой стрелке в исходное положение.



УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

     Прежде, чем пользоваться ружьем, необходимо изучить правила безопасности, изложенные в охотничьем минимуме.
     Следует всегда относиться к ружью как к за ряженному и готовому к выстрелу.

     ПОМНИТЕ!

     Никогда нельзя направлять ружье на человека или домашних животных.

     Ружье следует хранить незаряженным, со спущенным курком. Боеприпасы храните в недоступном для посторонних людей месте. Необходимо соблюдать, кроме вышеперечисленных, следующие правила предосторожности:

     1) не опираться на ружье;
     2) всегда держать ружье с включенные предохраннтелем во избежание случайного выстрела;
     3) перед заряжанием ружья обязательно осмотреть канал ствола и патронник - в них не должно быть посторонних предметов;
     4) при стрельбе пулями, во избежание раздутии и разрывов ствола, диаметр, замеренный по телу пули без учета центрирующих ребер должен быть меньше диаметра дульного сужения. Для круглых пуль это правило легко проверить свободным прохождением пули через дульное сужение;
     5) вести учет количества, произведенных выстрелов.

     Категорически запрещается;

     - производить разборку заряженного ружья;
     - применять снаряженные патроны при проверке взаимодействия деталей и механизмов ружья
     - применять патроны, развивающие давление выше эксплуатационного, равного 74 МПа (755 кгс/см2);
     - подвергать ружье переделке, приводящей к изменению формы, размеров и взаимодействия деталей и механизмов ружья;
     - применять другой порох и порох с истекшим сроком хранеаия, отсыревший и с признаками разложения, а также высохший бездымный порох и смеси посоха различных марок;
     - спрессовывать заряд бездымного пороха;
     - применять при снаряжении добавочный воспламенитель из дымного пopoxa.

     В случае возникновения неполадок в заряженном ружье, прежде, чем выяснить их причины необходимо включить кнопочный предохранитель, расположенный в предохранительной скобе, в положение "предохранение" При этом не видно красного кольца на предохранителе.



ПОДГОТОВКА РУЖЬЯ К РАБОТЕ

     8.1. При подготовке ружья к работе необходимо
     - протереть канал ствола и патронник при наличии там смазки и порохового нагара

     8.2. В собранном ружье проверить вэаимодействие механизмов.

     8.3. Внимание! Сменная втулка должна быть ввернута до упора, выступание втулки за торец ствола не допускается.

     Колпачок крепления ствола должен быть завернут до упора.
     Ружье готово к работе.

ПОРЯДОК РАБОТЫ

     9.1. Включение и выключение предохранителя
     9.1.1. Включить предохранитель - перевести кнопочный предохранитель до упора в положение "Предохранение" (4)
     9.1.2. Выключить предохранитель - перевести кнопочный предохранитель в положение "Огонь", при этом видно красное кольцо на предохранителе.
     9.2. Порядок заряжания и стрельбы:
     - отвести затвор с помощью рукоятки в крайнее заднее положение, при этом затвор зафиксируется остановом затвора (1);
     - вставить патрон в окно коробки (2);
     - нажать на кнопку останова затвора, при этом затвор под действием возвратной пружины досылает патрон в патронник и запирает канал ствола (З);
     - повернуть ружье нижней частью вверх и, нажимая на кнопку останова затвора и на лоток подающего механизма, ввести поочередно патроны в магазин до момента фиксации каждого патрона за упор коробки (5);

     При необходимости замены патрона, находящегося в патроннике, патроном с другой дробью или пулей, установить флажок механизма отцепки патронов в положение, исключающее подачу патронов из магазина (7). Отвести подвижные части с помощью рукоятки в крайнее заднее положение, при этом предыдущий патрон экстрагируется из окна коробки (8). Затем подать требуемый патрон в окно коробки и нажать на кнопку останова, при этом подвижные части переместятся в переднее положение. Повернуть отсекатель в исходное положение. Внимание! Заряжание ружья через патронник производить только при включенном предохранителе.
     Для производства выстрела прицелиться и нажать на спусковой крючок (6).
     Для производства следующего выстрела отпустить спусковой крючок и вновь нажать на него. Когда в магазине закончатся патроны, подвижные части останутся в заднем положении. Убедившись, что патрона в патроннике нет, затвор переместить в переднее положение.
     Для этого нажать на кнопку останова, затвора, расположенную с правой стороны передней части коробки.

РАЗБОРКА И СБОРКА РУЖЬЯ

     Приступая к разборке, замене ствола или сменных втулок, прежде всего необходимо убедиться, что ружье не заряжено. Проверить отсутствие патронов в магазине и патроннике.

     10.1. Неполная разборка ружья.
     10.1.1. Отвинтить гайку (колпачок) магазина и снять цевье (1).

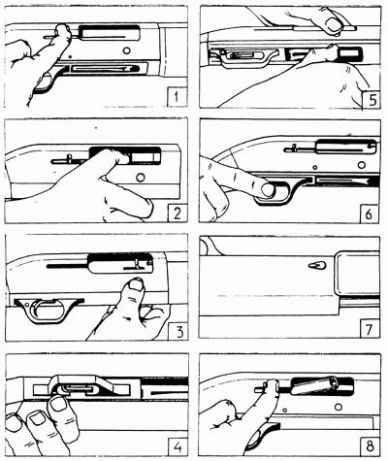

Рис. 3. Порядок работы.

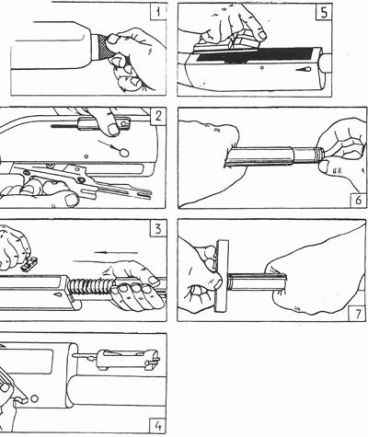

Рис. 4. Разборка и сборка ружья.


     10.1.2. Отвести затвор за рукоятку перезаряжания и снять ствол с газовой камерой.
     10.1.3. Снять обтюрирующие кольца.
     10.1.4. Выколоткой вытолкнуть ось ударно-спускового механизма и отделить его, поворачивая наружу и одновременно перемещая вперед, при этом большим пальцем левой руки нажать кнопку останова затвора (2).
     10.1.5. Отвести подвижные части с. помощью поршня назад до упора и вынуть запирающий клин с помощью оси ударно-спускового механизма (3).
     10.1.6. Плавно переместить поршень вперед и снять его с магазина, снять возвратную пружину (3)
     10.1.7. Вынуть затворную раму (5).
     10.1.8. Вынуть затвор и рукоятку перезаряжания (4).
     10.1.9. При необходимости можно снять газовую камеоу со ствола (4).
     10.1.10. Для разборки магазина необходимо отверткой утопить вкладыш в корпусе магазина и, повернув их на 180°, извлечь из корпуса.
     Внимание! Необходимо остерегаться самопроизвольного выброса вкладыша при действии на него Пружины магазина.
     10.2. Сборка ружья производится в обратной последовательности.
     10.3. Замена сменных втулок (6).

     Замену сменных втулок производить с помощью специального ключа, прилагаемого в комплекте ЗИП (7)
     При замене сменных втулок (дульных сужений) их нужно завинтить до упора. При этом выступание сменной втулки за торец ствола не допускается.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

     Продолжительность службы и безотказность работы ружья в значительной степени зависят от умелого и заботливого обращения. При хранении механизм ружья должен быть слегка смазан тонким слоем ружейной смазки.

     11.1. Подготовка к стрельбе.

     11.1.1. Для подготовки ружья к стрельбе удалить смазку с наружных поверхностей ружья и из канала ствола.

     11.1.2. Необходимо соблюдать следующие правила:

     - при отсутствии патрона в патроннике не допускать резкого удара затвора о казенный срез ствола в процессе перевода затвора в крайнее переднее положение;
     - следить за чистотой и исправностью всех деталей ружья;
     - не допускать попадания в ствол снега, земли н т.п.

     При интенсивной стрельбе после каждых 30-40 выстрелов производить чистку газовой камеры и обтюрирующих втулок от нагара.

     11.2. Чистка и сказка.

     Осмотр, чистку и смазку ружья производить не позднее шести часов после стрельбы. В случае .невозможности чистки необходимо канал ствола с патронником, внутреннюю поверхность газовой ка~ меры и шток смазать маслом РЖ и при первой возможности, но не позднее одних суток, произвести чистку. В дальнейшем, при хранении без употребления - не реже одного раза в три месяца.

     Зимой чистку производить в закрытом помещении с температурой воздуха 20+5°C после того, как ружье нагреется до температуры помещения. Для чистки канала ствола и патронника применять щетинный ершик или чистый протирочный материал (ветошь, паклю) без содержания песка и твердых частиц, чистку производить до полного удаления порохового нагара. Чистка производится в следующей последовательности:

     1. Смазать канал ствола и патронник ершиком, окунув его в масло РЖ, ВО или КРМ.
     2. Протереть канал ствола насухо протиркой с туго намотанным на нее протирочным материалом.
     3. Повторить процесс смазки и протирания 8-10 раз до полного удаления нагара (проверяется осмотром канала ствола).
     4. После чистки смазать канал ствола и патронник чистым маслом РЖ, ВО или КРМ.

     Отложения свинца удалять из канала ствола, патронника, газовой камеры, обтюрирующих колец, корпуса магазина ершиком из тонкой стальной или латунной проволоки, обильно смазанным ружейной смазкой.
     Для большей надежности работы механизмов применять смазки, соответствующие времени года и рекомендуемые для ружей. Недопустимо загустение смазки в пазах затвора, в пазах коробки, в гнезде под выбрасыватель и на боевой пружине. Деревянные детали протереть сухой ветошью.
     Невыполнение указаний по чистке, смазке и хранению ружья приводит к коррозионному повреждению металлических деталей, в том числе и хромированных.

     11.3. Хранение.

     Для сохранения в работоспособном состоянии вычищенное и смазанной ружье следует хранить в вычищенное и смазанное ружье следует хранить в сухом, без резких колебаний температуры помещении в окружающем воздухе агрессивных примесей.
     Во избежание появления остаточной деформации пружины курок должен быть спущен.


     * При поломке кольца обтюрирующего наружного заменить деталью из ЗИПа.
