РУЖЬЕ ОХОТНИЧЬЕ ОДНОСТВОЛЬНОЕ САМОЗАРЯДНОЕ МЦ 21-12 И ЕГО МОДИФИКАЦИИ
Паспорт, технические характеристики, инструкция по эксплуатации полуавтомата МЦ 21-12
1. ОБЩИЕ УКАЗАНИЯ
ВНИМАНИЕ!
Прежде чем пользоваться ружьем, необходимо изучить его описание и правила эксплуатации, изложенные в настоящем паспорте.
Ружье может иметь некоторое отличие от данного описания вследствие дальнейшего совершенствования конструкций.
В конструкции ружья использованы изобретения по авторским свидетельствам № 212790, 212792 и 219416.
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Ружье охотничье одноствольное самозарядное МЦ 21-12 и его модификации предназначены для промысловой и любительской охоты во всех микроклиматических районах, кроме районов с влажным тропическим климатом.
Для стрельбы применяются стандартные охотничьи патроны 12 калибра с неметаллической гильзой длиной 70 мм. Ружье МЦ 21-12 выпускается с дульными сужениями 0.75 или 1,0 мм.
Ружье МЦ 21-12М отличается от ружья МЦ 21-12 наличием сменных дульных насадок.
Исполнение ружья обозначается буквами в конце индекса изделия: Р - ружья с резиновым затылком, Ш - штучное, С - сувенирное.

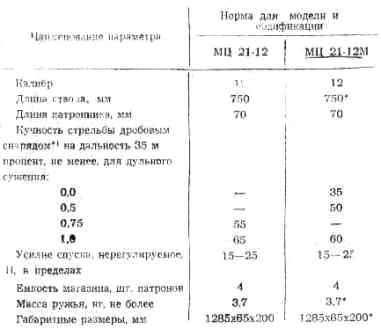

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЦ 21-12
Из ружья производится не более трех выстрелов и если один из них дал указанную выше кучность, ружье считается удовлетворяющим требованиям по кучности стрельбы.
На наружных поверхностях металлических деталей имеется:
у ружей рядового исполнения - плоскостный орнамент;
у ружей штучного исполнения - высокохудожественная ручная гравировка и чеканка;
у ружей сувенирного исполнения - высокохудожественная ручная гравировка и чеканка на большей плошадм, чем у ружей штучного исполнения.
Охотничье ружье МЦ 21-12 может комплектоваться дополнлтельным стволом цилиндрической сверловки.
-----------------------------------------------------------------
• Без дульной иасадки.
*1 Кучность стрельбы дробовым снарядом - процентное отношение количества пробоин в наиболее пораженной зоне диаметром 750 мм контрольной мишени к общему количеству дробин в снаряде.

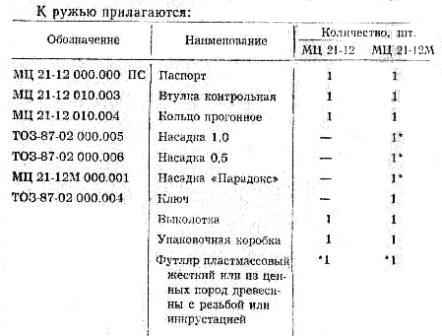

4. КОМПЛЕКТНОСТЬ
*Количество насадок и их параметры по согласованию с потребителем
*1 По особому заказу
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ МЦ 21-12
5.1. Основные данные.
Ствол подвижный отъемный, соединяется с коробкой посредством направляющих буртиков и муфты.
Канал ствола хромирован.
Затвор скользящий, запирание патрона в патроннике осуществляется расположенным в остове затвора боевым упором, который входит в отверстие хвостовика ствола.
Ударно-спусковой механизм смонтирован на отдельном основании и позволяет производить только одиночные выстрелы.
Магазин трубчатый, подствольный.
Цевье съемное, крепится на корпусе магазина колпачком цевья.
Ложа с пистолетной шейкой, с выступом под щеку и отводом вправо.
Рис.2. Положение флажка предохранителя при заряжании:
в)отсекатель патронов поверните против часовой стрелки рифленой головкой назад (рис.3)
Рис.3. Положение отсекателя патронов при заряжании
Рис. 4. Отведение затвора в крайнее заднее положение
Для заряжания ружья: резким движением руки отведите затвор в крайнее заднее положение (рис.4) вследствие чего курок встанет на боевой взвод, а затвор остановится на рычаге подавателя; вложите через окно крышки патрон в патронник (рис. 5) и нажмите на кнопку защелки. Затвор под действием возвратной пружины переместится в крайнее переднее положение, а расположенный в остове затвора боевой упор войдет в отверстие хвостовика ствола. Канал ствола, таким образом, будет надежно закрыт затвором; повторно нажмите на кнопку защелки и утопив подаватель до упора, отпустите кнопку.
Рис 5. Вкладывание патрона в патронник
Заполните магазин патронами через нижнее окно коробки (рис.6), нажмите на кнопку защелки, при этом подаватель под действием своей пружины займет крайнее нижнее положение
Рис. 6. Заполнение магазина патронами
Перед выстрелом флажок предохранителя расположите горизонтально (поверните по часовой стрелке). Положение указано для предохранителя, расположенного с правой стороны коробки. Для выстрела нажмите на спуск.
В момент выстрела под действием пороховых газов ствол 2 (Рис. 7) и затвор начнут перемещаться назад. Ствол своим выступом освободит левый останов и он выйдег из паза коробки.

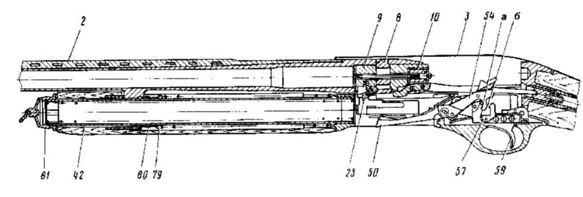

Рис.7. Ружье МЦ 21-12 в разрезе:
2-ствол, 3- крышка коробки, 8-упор, 9-остов затвора, 10-стебель затвора, 23- ограничитель патрона, 42-корпус магазина, 50-подаватель, 54-курок, (а-боевой зацеп, б-разобщительный зацеп, 57-разобщитель, 59-спуск, 79- буфер тормоза, 80-тормоз ствола, 81-колпачок в сборе
Патрон, находящийся в магазине и движущийся назад вместе со стволом и затвором, задерживается левым остановом.
В следующий момент выступы ствола и затвора освободят правый останов патрона. Ствол и затвор продолжают движений назад. В крайнем заднем положении затвор будет удерживаться рычагом подавателя а ствол под действием своей пружины, двигаясь вперед, отражает стреляную гильзу через боковое окно крышки: выступ ствола, нажимая на левый останов, утапливает его в паз коробки.
Освобожденный патрон под действием пружины магазина продвигается на подаватель 50 (рис. 7), отжимая закраиной гильзы защелку подавателя, в результате чего освобождается затвор, который начинает двигаться вперед. Подаватель, вращаясь, поднимает патрон, а движущийся вперед затвор посылает поднятый патрон в патронник. Следующий патрон задерживается в магазине правым остановом патрона.
При подходе затвора к крайнему переднему положению он отжимает правый останов патрона, и освобожденный патрон под действием пружины магазина продвигается назад до ограничителя патрона 23 в затворе.
В процессе выстрела, при движении затвора в заднее положеине, курок 54 повернется на оси до крайнего нижнего положения. Боевой "а" и разобщительный "б" зацепы курка будут находиться в этот момент под соответствующими зацепами спуска и разобщителя.
В следующий момент при перемешеиеи затвора в переднее положение разобщительный зацеп курка встанет ил соответствующий зацеп разобщителя. Чтобы можно было произвести следующий выстрел, надо отпустить спуск 59. При этом спуск под действием пружины повернется на своей оси, а курок под действием боевой пружины перескочит с зацепа разобщителя на боевой зацеп спуска.
Ружье готово к следующему выстрелу.
После окончания стрельбы ружье обязательно разрядите.
Для этого поставьте спуск на предохранитель (рис. 2), утопите подаватель и, одновременно нажимая на ограничитель патрона и патрон, поочередно извлеките патроны из магазина.
Для извлечения патрона, находящегося в патроннике, затвор отведите назад. Придерживая затвор рукой, дошлите его в переднее положение, после чего снова отведите назад. Убедившись, что патрона в патроннике пег, верните затвор в переднее положение.
Если но время стрельбы необходимо заменить патрон, находящийся в патроннике, поставьте спуск на предохранитель, отключите магазин отсекателем патрона, отведите затвор назад за рукоятку, извлеките патрон и вложите новый в патронник. Затвор дошлите вперед.
Включите подачу патронов из магазина, повернув отсекатель.
Перед выстрелом флажок предохранителя расположите горизонтально.
6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Прежде чем пользоваться ружьем, охотник обязан изучить правила безопасности при обращении с оружием и боеприпасами.
Охотник должен всегда считать ружье заряженным и готовым к выстрелу.
ПОМНИТЕ! Никогда нельзя направлять, ружье на человека или домашних животных.
Ружье следует хранить незаряженным, со спущенным курком. Боеприпасы храните в недоступном для посторонних лиц месте.
При стрельбе пулями, во избежаннс раздутий и разрывов свола, диаметр, замеренный по телу пули без учета центрирующих ребер, должен быть меньше диаметра дульного сужения. Для круглых пуль это правило легко проверить свободным прохождением пули через дульное сужение.
Категорически запрещается:
производить разборку заряженного ружья;
производить замену дульных насадок заряженного ружья;
применять снаряженные патроны при проверке взаимодействий деталей и механизмов ружья перемещением ствола или затвора вручную;
применять патроны, у которых наибольшее среднее значение развиваемого в канале ствола максимального давления пороховых газов более 65МПа (65МРа);
стрелять из ружья при наличии в канале ствола воды, снега, земли, листьев и других засорений;
подвергать ружье переделке, приводящей к изменению формы, размеров и взаимодействия деталей п механизмов ружья;
применять неохотнпчьи пороха и пороха с истекшим сроком храпения, отсыревшие и с признаками разложения, а также высохший бездымный порох и смеси порохов различных марок;
спрессовывать заряд бездымного охотничьего пороха;
применять при снаряжении добавочный воспламенитель из дымного пороха.
В случае возникновения неполадок в заряженном ружье, прежде чем выяснить их причины, необходимо поставить предохранитель и положение "предохранение" (рие. 2).
Примечание. Не рекомендуется применять патроны с металлической гильзой во избежание возникновения неполадок при автоматическом перезаряжании ружья.
7. РАЗБОРКА И СБОРКА РУЖЬЯ МЦ 21-12
Приступая к разборке, прежде всего убедитесь в том, что ружье не заряжено, проверьте отсутствие патронов в патроннике и магазине.
7.1. Разборка ружья.
Рис.8. Узлы и детали при неполной разборке ружья:
1-ствол, 2-коробка в сборе, 3- цевье в сборе, 4- колпачок в сборе
Рис. 9. Узлы и детали ружья:
1 - ствол; 2 - тормоз ствола; 3 - буфер тормоза; 4 - пружина; й - затвор: в - крышка коробки; 7 - колпачок в сборе; 8 - корнус магазина с коробкой и ложей; 9 - втулка; 10 - иружащ"; 11 - толкатель натровой; 12 - девье в сборе; 13 - ударно-с пусковой механизм; 14 - предохранитель
Рис. 10). Детали ударно спускового механизма:
1 - основание ударно-спускового механизма; 2 - подаватель в сборе; 3 - стержень пружины подавателя
Рис. 11. Детали затвора:
1- остов затвора; 2 - стебель затвора; 3 - вкладыш; 4 - упор
7.2. Сборка ружья.
Сборку ружья производите в обратной последовательности.
При помещении концов толкателей затвора в углубление штока хвостовика коробки совместите в одной плоскости боковые поверхности толкателей.
При соединении ствола с коробкой отведите затвор в край заднее положение, наденьте муфту ствола на корпус магазина и вставьте буртики ствола в направляющие пазы коробки, наденьте цевье на корпус магазина и завинтите колпачек цевья до полного прилеганий торца цевья к коробке.
Вставляйте предохранитель в вертикальном положении, слегка поворачивая его вокруг оси.
Предохрииитслъ можно вставлять в соответствующее отверстие с любой стороны коробки.
По окончании сборки проверьте взаимодействие деталей и механизмов ружья 6ез применения патронов.
Хранить ружье следует только со спущенным курком во избежание подсадки боевой пружины
Для производств плавного спуска курка необходимо:
а) разрядить ружье и отвести затвор в крайнее заднее положснне;
б) придерживая правой рукой затвор за рукоятку, нажать на кнопку защелки;
в) при движении затвора вперед, когда рукоятка выйдет в широкое окно крышки, отпустить левой рукой кнопку и нажать на спуск, при этом курок будет следовать за затвором и удара по бойку не будет.
Разборка и сборка остальных узлов ружья производится в случае крайней необходимости и только в оружейной мастерской. Во всех случаях разборки ружья отделение корпуса магазина от коробки но разрешается.
При проведении операций сборки, разборки, во избежание поломок ограничителя патрона, запрещается производить энергичный спуск затвора без поставленного ствола.
Ружье МЦ 21-12 продолжение 1 2
Видео.
Ружье МЦ 21-12. Характеристики, особенности устройства, конструкция, эксплуатация МЦ 21-12:
Ружье имеет флажковый предохранитель, который исключает случайные выстрелы при вертикальном расположении флажка, красная точка закрыта (положение "предохранение", рисунок 2).
Автоматика ружья основана на принципе использования длинного хода ствола назад под действием пороховых газов.
В процессе стрельбы подача патрона в патронник осуществляется автоматически при движении затвора в крайнее переднее положение.
Рабочее поджатие боевой пружины и взведение курка осуществляется затвором при его движении назад.
Извлечение и отражение гильзы происходит при движении ствола в переднее положение.
Для отключения магазина имеется отсекатель патронов, который перекрывает выход патрона из магазина, если он повернут против часовой стрелки рифленой головкой вперед.
Сборочные единицы н детали ружья приведены на рис. 12.
5.2. Работа механизмов ружья и рекомендации по эксплуатации.
Перед заряжанием ружья:
а) с помощью контрольной втулки, прилагаемой к ружью, проверьте патроны. Каждый патрон должен свободно входить в контрольную втулку и не выступать торцем донной части гильзы относительно втулки. Если пагрон не входит в контрольную втулку, прокалибруете его по прогонному кольцу и вновь проверьте контрольной втулкой;
б) флажок предохранителя расположите вертикально (рис. 2);
7.1.1. Неполную разборку ружья для чистки и смазки производите в следующей последовательности:
а) отведите колпачек цевья 4 (рис. 8) и снимите цевье;
б) удерживая ствол левой рукой, отведнте затвор назад до выхода боевого упора из отверстия хвостовика ствола и отделите ствол от коробки.
7.1.2 Более полную разборку ружья, в случае необходимости, производите в следующей последовательности:
а) произведите вышеописанную разборку;
б) снимите с корпуса магазина тормоз ствола 2 (рис. 9), буфер тормоза 3 и пружину 4;
в) в вертикальном положении уприте ружье магазином в деревянную прокладку и, придерживая девой рукой за приклад, ударами ребром правой ладони по крышке коробки сдвиньте ее вперед и отделите от коробки;
г) флажок предохранителя 14 поверните примерно на 45о по часовой стрелке от вертикального положения, сдвиньте на 1,5- 3.0 мм по оси, разверните его в вертикальное положение или несколько дальше и в этом положении, слегка покачивая вокруг оси, извлеките его;
д) нажмите большим пальцем левой руки на кнопку защелки, указательным пальцем правой руки, вставленным за скобу спускового крючка, извлеките ударно-спусковой меха-
низм 13;
е) утопите ограничитель патронов и отделите затвор 5;
ж) выньте из магазина втулку 9, пружину 10 и толкатель патронов 11;
з) сдвиньте подаввтель 2 (рис. 10) вправо так, чтобы его цапфы вышли из отверстия основания 1 и отделите подаватель с пружиной 3 от основания ударно-спускового механизма,
7.1.3. Разборку затвора производите в следующей последовательности:
а) подведите стебель затвори 2 (рис. 11) вплотную к остову затвора I, чтобы боевой упор 4 занял крайнее верхнее положение;
б) утопите ограничитель патронов до отказа, сдвиньте вкладыш 3 и отделите его от затвора, а стебель и боевой упор - от остова затвора.
