Охотничье двуствольное ружье ТОЗ БМ-16
ПАСПОРТ
КРАТКАЯ ХАРАКТЕРИСТИКА ТОЗ БМ-16
Охотничье двуствольное ружье БМ-16 массового производства характеризуется следующими основными данными:
стволы 16 калибра термически обработанные, отъемные расположены в горизонтальной плоскости. Каналы стволов имеют различные дульные сужения;
соединение стволов с коробкой осуществляется посредством оси шарнира ствольных крюков, рамки запирания, поперечного штифта и цевья;
ложа буковая или березовая, без выступа под щеку, с прямой, полупистолетной или пистолетной формой шейки;
цевье отъемное, с рычажной защелкой;
детали спускового и ударных механизмов смонтированы на отдельных основаниях;
рабочее поджатие перьев боевых пружин осуществляется при непосредственном взведении наружных курков в боевое положение;
для уменьшении вероятности случайных выстрелов служат предохранительные взводы ладыг;
гильзы выдвигаются из патронников общим выталкивателем;
ружье пригодно для стрельб дымным и бездымным охотничьим порохом;
верхняя прицельная планка не доходит до заднего торца стволов на 23- 26 мм и образует с малым крюком пропаянный оловом и загильошированный стык.

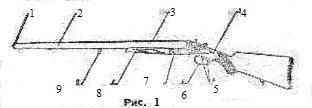

Рис.1. 1. Мушка. 2.Стволы. 3.Верхняя прицельная планка. 4.Ложа. 5. Спуски. 6. Спусковая скоба. 7. Коробка. 8.Цевье. 9.Антабка
ОСНОВНЫЕ ПАРАМЕТРЫ ТОЗ БМ-16
Вес ружья, кг от 3 до 3.26
Длина стволов, мм от 700 до 750
Расстояние от центра тяжести
ружья до заднего торца ство-
лов, мм от 50 до 90
Усилия спускания курка, кг
правого от 1,5 ло 2,75
левого от 1,75 до 3
РЕЗУЛЬТАТЫ КОНТРОЛЬНЫХ ИСПЫТАНИЙ ТОЗ БМ-16
Ружье испытано в условиях закрытого тира согласно требованиям ОПТУ №319-55 и признано годным к эксплуатации.
В процессе испытаний стрельбой проверены:
а) прочность каждого ствола давлением пороховых газов в пределах 950 ±50 кг/см2;
6} прочность собранного ружья давлением пороховых газов в пределах 850±50 кг/см2
в) кучность боя ружья на расстоянии 35 м в мишень диаметром 750 мм

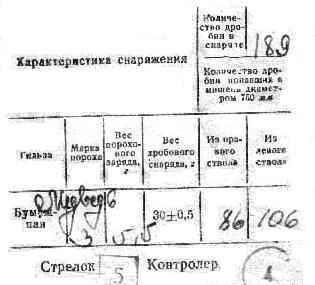

Данные о контрольных стрельбах на кучность боя из ружья твердой дробью диаметром 3 мм ГОСТ 7837-55 отражены в таблице:
Согласно техническим условиям, из правого ствола в мишень должно попасть не менее 45% дробин, а из левого - 55%. Из каждого стнола производится не более трех выстрелов, и, если один из них дал указанное выше попадание, бой ствола считается удовлетворительным.

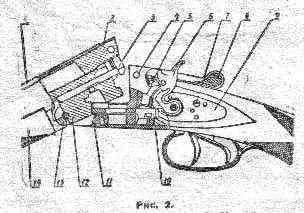

Рис.2. 1. Верхняя прицельная планка. 2. Малый крюк. 3. Выталкиватель. 4. Поперечный штифт. 5. Боек. 6. Курок. 7. Винт ударных механизмов. 8. Рычаг запирания. 9. Ударный механизм. 10. Рамка запирания. 11. Коробка. 12. Передний крюк. 13. Ось шарнира. 14. Цевье.
НЕПОЛНАЯ РАЗБОРКА И СБОРКА РУЖЬЯ ТОЗ БМ-16
Разбирать и собирать ружье следует всегда в строгой последовательности соблюдая при этом осторожность и не применяя чрезмерных усилий и ударов.
Приступая к розборке необходимо прежде всего разрядить ружье.
Разборку ружья производить в следующем порядке:
1. Отделить цевье от стволов.
2. Взять ружье правой рукой за шейку ложи, большим пальцем рычаг запирания отвести в крайнее правое положение. Поддерживая стволы левой рукой, плавно повернуть их вниз и отделить от коробки.
3. Вывернуть винт ударных механизмов.
4. Ввернуть винт ударных механизмов с правой стороны в основание правого ударного механизма и с его помощью осторожно отделить правый ударный механизм.
5. Через отверстие в ложе для шептал осторожно вытолкнуть деревянным стержнем левый ударный механизм.
Сборка ударных механизмов производится в обратной последовательности. При постановке ударных механизмов спуски должны быть обязательно поданы вперед до отказа.
Соединение стволов с коробкой производить в следующей последовательности:
а) взять в левую руку стволы и зажать их между коленями;
б) взять в правую руку ложу, рычаг запирания отвести большим пальцем вправо и вложить передний нижний крюк стволов в паз коробки;
в) средним и безымянным пальцами левой руки охватить переднюю часть коробки, а ладонь упереть в верхнюю прицельную планку у заднего торца стволов;
г) левой рукой поджать ось шарнира к полуотверстию переднего нижнего крюка, а правой рукой, вращая ложу вверх и вниз, соединить коробку со стволами.
Примечание. Отделение ударных механизмов следует производить только при замене зимней или летней смазок.
Полная разборка ружья осуществляется в случае крайней необходимости и производится только в условиях оружейной мастерской.
Леэвия отверток, применяемых при разборке и сборке ружья, должны быть хорошо заправлены и соответствовать шлицам винтов.
КРАТКАЯ ИНСТРУКЦИЯ ПО ОБРАЩЕНИЮ И УХОДУ ЗА РУЖЬЕМ ТОЗ БМ-16
Охотник должен всегда считать ружье заряженным и готовым к выстрелу.
ПОМНИТЕ! Никогда нельзя направлять ружье на человека или домашних животных и опираться на него.
Ружье следует хранить разряженным и со спущенными курками. Боеприпасы содержать в ящике под замком.
Продолжительность службы и безотказность работы механизмов ружья в значительной степени зависят от умелого обращения и качества боеприпасов.
Небрежное и неумелое обращение с ружьем, частая полная разборка и сборка, применение некачественных боеприпасов и несоответствующих калибру норм снаряжения резко сокращают срок службы ружья.
Охотник должен соблюдать следующие правила:
1. Открывать и закрывать ружье плавными движениями и не допускать свободного падения стволов.
2. Не производить воспламенения в стволах ружья капсюлей в пустых гильзах, так как продукты сгорания взрывчатой смеси портят поверхности каналов стволов. Не производить холостых спусков курков.
3. Следить за чистотой и исправностью всех деталей ружья.
4. Не допускать попадания в стволы снега, земли и т. д.
5. Перед охотой на воде или в сырую погоду, а также зимой детали ружья следует протереть снаружи промасленной ветошью или смазатъ их тонким слоем воска, растопленного в 3-х частях минерального масла пли скипидара.
6. Не стрелять из двух стволов одновременно.
7. Не заколачивать в патронник и не дожимать закрыванием ружья, туго входящий патрон.
8. В зимнее время с целью предупреждения осечек ударные механизмы и гнезда бойков следует освободить от летней смазки, промыть в бензине и покрыть тонким слоем зимней незамерзающей смазки ЦИАТИМ-201 ГОСТ 6267-52.
9. Осмотр, чистку и смазку производить немедленно после стрельбы, а в дальнейшем - не реже одного раза в месяц.
Для чистки и смазки деталей ружья рекомендуется применять следующие материалы:
а) щелочной состав-для удаления порохового нагара;
б] ружейное масло-для смазывания деталей после чистки;
в) чистые хлопчатобумажные и льняные, тряпки, марлю-для чистки, обтирки и смазки деталей;
г] паклю, очищенную от кострики-только для чистки каналов стволов.
Чистку следует производить до полного удаления следов порохового нагара с поверхностей каналов стволов.
После окончания чистки с помощью щелочною состава поверхности каналов стволов следует незамедлительно протереть насухо и смазать ружейным маслом или вазелином. Дерево ложи вытирается сухой ветошью.
Через день после стрельбы и первой чистки каналы стволов необходимо протереть чистой сухой тряпкой и при обнаружении следов нагара или ржавчины повторить чистку.
Если после обычной чистки остается нагар, то его размягчают путем промывки каналов стволов кипятком. После промывки производится повторная обычная чистка.
В процессе стрельбы может происходить отложение свинца в канале ствола (главным образом около патронника и дульного сужения).
Для удаления освинцовки ершик из тонкой стальной или медной проволоки нужно густо смазать ружейным маслом и быстрыми движениями протереть канал ствола. Для этого можно применять и ершик из жесткой щетины. После удаления освинцовки производится обычная чистка.
Если в каналах стволов появилась ржавчина, то она удаляется при помощи металлического или щетинного ершика, обильно смоченного керосином или щелочным составом.
СНАРЯЖЕНИЕ ПАТРОНОВ
При снаряжении нитронов следует применять качественные боеприпасы и соблюдать соответствующие калибру ружья нормы снаряжения.
Снаряжение патронов производится в следующем, порядке: в гильзу со вставленным
капсюлем засыпать навеску пороха, на порох поместить картонную прокладку, войлочный пыж, дробь, вторую картонную прокладку, от которой по переднего торца бумажной гильзы должпо остаться от 4 до 5 мм. Этот размер обеспечивается подбором высоты войлочных пыжей.
Закрепление верхней прокладки в бумажных гильзах производится закручиваннем края гильзы до полного прилегания к прокладке. Дробовой пыж в металлических гильзах крепится при помощи воска или парафина (рис. 3).
Снаряженные патроны следует хранить в сухом и прохладном месте, а порох хранить в стеклянной посуде с притертой пробкой, залитой по краям воском или парафином.
Патроны нельзя снаряжать
а) дробью нешарообразной формы, а также с посторонними примесями;
б) капсюлями с трещинами и надрывами в корпусе, с глубокими царапинами и коррозией. а также с истекшим сроком хранения;
в) жесткими войлочными пыжами, пыжами с включением твердых частичек и песка, неоднообразными по высоте и диаметру, не имеющими правильной цилиндрической формы.
Гильзы с поперечными или продольными трещинами, с ярко выраженной и неисправимой овальностью, побитостью или коррозией применять нельзя.
Категорически запрещается
1.Применять неохотничьи пороха и пороха с истекшим сроком хранения отсыревшие и с признаками разложения, а также высохший бездымный порох и смеси порохов различных марок.
2. Спрессовывать заряд бездымного охотничьего пороха.
3. Применять при снаряжении добавочный воспламенитель из дымного пороха.
Заряд бездымного пороха необходимо точно отвешивать для каждого патрона. Отмеривание одинаковых но весу зарядов требует большого навыка, который приобретается только при достаточной практике.
Значение клейма Место расположения
Марка организации На верху стволов
Испытана прочность ружья На подушке правого ствола
Ружье принято техконтролером согласно требованиям ТУ На ложе внизу
Испытаны кучность и меткость ружья На подушке правого ствола
Правый ствол получок На подушке правого ствола
Левый ствол чок На подушке левого ствола
Кучность и меткость испытаны патронами с бум. гильзой На подушке левого ствола
Калибр ружья и длина патронника На подушке левого ствола
Номер ружья На подушке левого ствола
Год изготовления На подушке правого ствола
