Ружье "Олень" 32 калибра
Двуствольное курковое пуле-дробовое ружье "Олень" выпускается на базе одноствольных ружей конструкции В. А. Казанского (ЗКМ-1). Оно предназначено для промысловой и любительской охоты.
ОХОТНИЧЬИ РУЖЬЯ
ПОИСК ПО САЙТУ:
Использование материалов сайта возможно при размещении активной ссылки
©2009 - 2023. Охота, рыбалка, природа - Информационный портал
Стволы под патроны 32 калибра, отъемные, расположены в вертикальной плоскости и соединены между собой в дульной и казенной части муфтами. Длина стволов 675 мм. Верхний ствол (1) предназначен для стрельбы дробью, имеет цилиндрический канал ствола с дульным сужением в 0,5 мм. Нижний ствол (2) предназначен для стрельбы пулями, имеет нарезы по всей длине или выполняется с дульным нарезным сужением. Диаметр выходного отверстия канала (по нарезам) равен 12,5 мм.

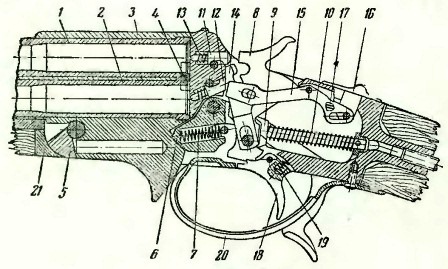

Схема механизма ружья "Олень":
1 - верхний ствол; 2- нижний ствол; 3 - муфта; 4 - выталкиватель; 5 - коробка; 6 - рычаг запирания; 7 - пружина рычага; 8 - курок; 9 - толкатель; 10 - боевая пружина; 11 - верхний боек; 12 - нижний боек; 13 - пружина бойка; 14- разобщитель; 15 - коромысло; 16- кнопка переключателя; 17 - пружина переключателя; 18 - спусковой крючок; 19 - пружина спускового крючка; 20 - предохранительная скоба; 21 - цевье
При стрельбе дробью из верхнего ствола ружье "Олень" обеспечивает попадание на дистанцию в 35 м в мишень диаметром 750 мм не менее 60% дробин снаряда. Из нижнего ствола стрельба ведется специальными пулями, отливаемыми в прилагаемой заводом пулелейке. Ружье "Олень" считается годным, если при стрельбе пулями в мишень диаметром 750 мм на дистанцию в 50 м из шести выстрелов три пулевых пробоины оказываются в пределах круга диаметром 300 мм.
Стволы ружья "Олень" изготавливаются из ствольной стали 50А. Для повышения прочности заготовки стволов закаливаются до твердости 27-33 Rc. Соединение стволов с муфтами, стойкой шарнира и антабкой производится посредством прессовой посадки с дополнительным креплением штифтами.
Соединение стволов с коробкой (5) осуществляется посредством крюка муфты (3), оси шарнира, цевья (21) и поворачивающегося рычага запирания (6).
Прицельное устройство состоит из неподвижного целика и мушки.
Ударно-спусковой механизм, ложа, запирающий механизм и механизм цевья ружья "Олень" аналогичны тем же узлам одноствольного ружья ЗКМ-1. Ударно-спусковой механизм смонтирован в коробке. Ружье имеет один курок (8) и спусковой крючок (18) для обоих стволов. Переключение курка для выстрела из верхнего или нижнего ствола осуществляется посредством передвижения кнопки переключателя (16), расположенной в верхней хвостовой части коробки. Если кнопка находится в переднем положении, курок производит удар по нижнему бойку (12) через разобщитель (14); если кнопка находится в заднем положении, курок ударяет по верхнему бойку (11). Переключение кнопки возможно как при взведенном курке, так и при курке, стоящем на предохранительном взводе.
Рабочее поджатие боевой пружины (10) достигается взведением курка в боевое положение. Усилие спуска курка с боевого взвода - от 1,5 до 3 кг.
Конструкция ружья "Олень" исключает возможность случайного выстрела: при заряженном и закрытом ружье курок стоит на предохранительном взводе, не касаясь бойков и разобщителя; запирание стволов и взведение курка сблокированы: при взведенном курке нельзя открыть стволы, а при не полностью закрытых стволах нельзя взвести курок. Постановка курка на предохранительный взвод происходит автоматически, за счет отбоя.
Гильзы извлекаются из патронников одновременно посредством одного выталкивателя (4) в процессе открывания стволов, само же открывание производится при нажатии на рычаг запирания до отказа вверх.
Ложа буковая или березовая, полупистолетной или винтовочной формы, без выступа под щеку. Цевье отъемное, закреплено на стволах специальной защелкой.
Патронники выполнены под металлическую гильзу стандартных размеров. Металлические детали ружья оксидированы, ложа и прислонка цевья покрыты лаком.
Вес ружья 2,5-2,75 кг. Расстояние от заднего торца стволов до центра тяжести ружья - от 40 до 80 мм.
Продажная цена ружья "Олень" массового выпуска - 560 рублей.
Изготовляются также штучные ружья "Олень". От ружей серийного выпуска они отличаются более тщательной подгонкой деталей и красивой гравировкой колодки, шарнира и предохранительной скобы; приклад штучных ружей орехового или букового дерева. Цена такого ружья 625 руб.
Д. ПИНАЕВ, Главный конструктор Златоустовского завода. Охота и охотничье хозяйство, 1958, 7
