Охотничье ружье ИЖ-57

В 1957 году Ижевский завод начал выпуск двуствольных бескурковых ружей 16 калибра модели ИЖ-57. Это ружье получило среди охотников широкое распространение. В статье мы отмечаем в основном только то новое, что отличает ружье ИЖ-57 от модели ИЖ-54, хорошо известном читателям как в натуре, так и по статье Козакова в № 2 журнала "Охота и охотничье хозяйство" за 1955 год.

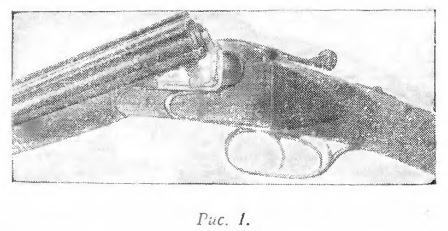

По внешнему виду и многим механизмам ружье ИЖ-57 (Рис.1) похоже на ИЖ-54, на базе которого оно создано. В новую модель коллектив конструкторов перенес все лучшее из ружья ИЖ-54, а также учел пожелания многих охотников, стремящихся поднять качество отечественного оружия.

Ствольная группа ИЖ-57 оформлена в трех разновидностях:

1) стволы спаяны латунью и снабжены фрезерованной высокой верхней планкой (прототип модели ИЖ-54):

2) стволы спаяны латунью, но имеют штампованную утопленную верхнюю планку. По весу они легче, а по внешнему виду напоминают стволы ружья "Идеал";

3) стволы запрессованы в муфту и снабжены любой из двух планок. Отличаются от двух предыдущих тем, что по всей длине имеют одинаковую и улучшенную структуру металла, так как термически обработаны полностью. В стволах же ИЖ-57 спаянных на латунь и предварительно тоже закаленных, казенная часть (около 10 см) вследствие пайки остается отпущенной.

Все стволы ИЖ-57 изготовлены из специальной ствольной стали марки 50А, которая после термической обработки имеет следующие механические характеристики: предел текучести не менее 50кг/мм2, а предел прочности - не менее 75 кг/мм2.

Каналы и патронники стволов у всех ружей хромированы, что облегчает уход за ними, хорошо защищает их от коррозии и износа дробью. Наружное покрытие - "ржавый лак".

Длина стволов 750 мм. Диаметр каналов 17 + 0,25, на отдельных стволах с целью доводки боя он может быть больше, но не превышает 17,45 мм. Специальные параболические дульные сужения в стволах (у правого 0,5 мм и у левого 1 мм) гарантируют кучность боя соответственно не ниже 50 и 60% снаряда на дистанции 35 м в мишень диаметром 750 мм. Заводские испытания и опыт охотников показали, что эта сверловка обеспечивает хороший бой при применении как бумажных, так и металлических гильз. Длина патронников 70 мм.

Каждое ружье испытано на прочность усиленными зарядами бездымного пороха (по одному патрону на ствол), развивающими в патронниках давление 350 атмосфер. Заводом гарантируется нормальная работа этого ружья при применении патронов, развивающих давление пороховых газов до 750 кг/см2.

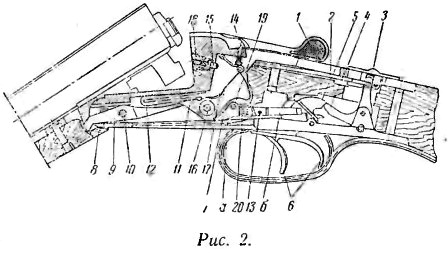

На Рисунке 2 приведено положение механизмов ружья ИЖ-57 при взведенных курках. Отводом рычага затвора (1) вправо осуществляется отпирание ружья, т. е. две запорные планки (нижняя и верхняя) выходят из зацепления с крюками стволов (верхним и двумя нижними). При этом движок предохранителя (2) отводит кнопку (3) в заднее положение, закрывая знак "огонь". Переключатель (4) от действий кнопки и пластинчатой пружины, смонтированной в личинке под переключателем, поворачивает предохранительный замок (5) против часовой стрелки и, таким образом, надежно запирает одновременно и спуски (6) и шептала (7).

При открывании стволов шарнир цевья (8), нажимая на передние концы взводителей (9), поворачивает их на оси (10). Взводители задними концами вращают курки (11) и через посредство их сжимают осевые пружины (12). При этом заскакивание шептал за боевые взводы курков происходит несколько раньше, нежели можно вставить гильзы в патронники (они цепляются за колодку); таким образом, всегда обеспечено надежное взведение курков.

Конструкция шептал ИЖ-57, состоящих из двух частей (а и б), шарнирно скрепленных друг с другом осью (13), позволяет взводить курки при запертых задних концах шептал. В этом случае шарнирное соединение позволяет передним частям шептал (а) поворачиваться на оси (19) при прохождении боевых взводов курков. Как только боевые взводы прошли мимо передних граней шептал, последние под действием своих пружин (20) встанут в зацепление с курками. При взведении курков (11) указатели их (14) действием верхних контуров курков приподнимаются кверху и выступают над колодкой - курки взведены. В ружье предусмотрен плавный спуск курков.

Для производства выстрела необходимо передвинуть кнопку предохранителя (3) вперед, т. е. отпереть шептала и спуски и нажать на соответствующий спуск. Последний давит на шептало, поворачивает его и выводит из зацепления с курком, который под действием боевой пружины (12) наносит удар по бойку (15).

Достоинством этой модели, выгодно отличающим ее от первых выпусков ИЖ-54. является наличие механизма "отбоя" курка. Теперь при открывании ружья бойки никогда не задевают за капсюли, успевая уйти в заднее положение: тем самым облегчается открывание ружья и устраняется опасность поломки бойков при его открывании; при спущенных курках (в положении отбоя) бойки на капсюли не нажимают.

Для лучшей защиты щитков колодки от действии пороховых газов применены наружные втулки бойков (18) с хромированными поверхностями. Они очень удобны при разборе и не требует снятия лож.

Ружье ИЖ-57 имеет тройное запирание, осуществляемое нижней рамкой на два нижних крюка и верхней планкой на малый крюк. Применение такой планки (вместо поперечного болта Гримера) улучшает запирание, так как планка пригоняется "по краске", без зазора.

Ложа и цевье ружья из ореховой или буковой древесины. Для влагоустойчивости они пропитаны маслами. Внешняя форма ложи улучшена: сечение шейки, в частности, приближено к ромбовидной форме. Затыльник изготовлен из волокнита.

Вес ружей ИЖ-57 - от 3 до 3,25, стволов - от 1,400 до 1,550 кг, расстояние от центра тяжести ружья до заднего торца стволов - 60 - 90 мм. Вес ружья, стволов и результаты его пристрелки указаны в паспорте. Живучесть ружья определяется техническими условиями в 7500 выстрелов. В заводских условиях это число подымается иногда до 10000, причем живучесть ружья ими не исчерпывается.

По индивидуальным заказам завод изготовляет штучные ружья, в том числе и ИЖ-57. Каждое такое ружье от начала до конца собирает один высококвалифицированный мастер. Ружья имеют более тщательную наружную отделку и отладку механизмов. Внутренние детали у них покрыты защитным слоем хрома. Наружные поверхности металлических деталей украшены художественной гравировкой, чеканкой золотом или серебром. Ложа и цевье украшены художественной резьбой. Кучность боя не менее чем на 5% выше по сравнению с боем ружей валового выпуска.

Источник: Л. Пугачев. ООХ, 1959, 10
