Производитель: ОАО ТУЛЬСКИЙ ОРУЖЕЙНЫЙ ЗАВОД(РОССИЯ)

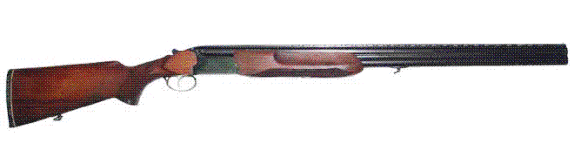

   Ружья охотничьи двуствольные односпусковые с селекторным механизмом ТОЗ-120
   Предназначены для профессиональной и любительской охоты. Достаточно сбалансированные односпусковые ружья с хорошей прикладистостью и отъемным цевьем. Наличие селектора, позволяющего менять очередность выстрелов, делает данные ружья особенно удобными в эксплуатации. Модель удачно сочетает элегантность и простоту. Наружные поверхности коробки, основание ударно-спускового механизма могут быть как черного цвета (оксидирование), так и с никелевым покрытием. Планируется выпуск модификаций ТОЗ-120 с двумя спусковыми крючками, а также для спортинга и стрельбы на круглом и траншейном стендах.

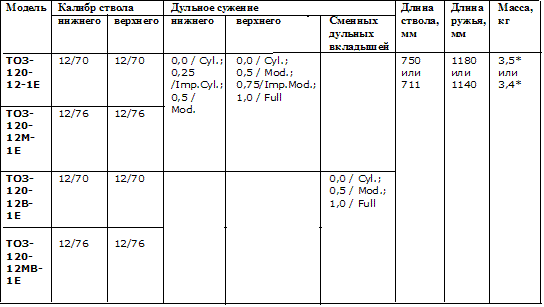

Технические характеристики
лес, природа
Из архива
Механизм "отбоя" курка для "бескурковок"

   В охотничьих  ружьях ИЖ-49, Зауэра, Симсона и некоторых других "бескурковках" механизма "отбоя" курка нет, т. е. после выстрела курок в нейтральное положение назад не отходит. До последнего времени этого механизма не было и в ружье ИЖ-54. При отсутствии этого механизма эксплуатационные качества охотничьего оружия резко снижаются. После выстрела ружье открывается очень туго, так как бойки застревают в капсюлях; учащается поломка бойков от задевания их за капсюли при открывании ружья. В случае осечки, возможной, например, при неполном досылании капсюля в гнездо патрона, уткнувшийся в тело капсюля боек при открывании ружья сильно бороздит (деформирует) его, в результате чего возможен неожиданный выстрел - очень опасный, так как он происходит уже при незапертой системе.
   Механизм "отбоя" курка в оружейной практике не нов. Он встречается на ружьях моделей ЗК, ИЖК и на некоторых заграничных образцах. Но конструктивное решение и принципы этих механизмов не приемлемы для моделей ИЖ-49, ИЖ-54, ИЖ-57, ружей Зауэра и Симсона.

   Ижевский инженер-конструктор Л.И.Пугачев разработал механизм отбоя курка для бескурковых двуствольных ружей ИЖ-49, ИЖ-54 и ИЖ-57. Введение механизма "отбоя" полностью устраняет отмеченные выше недостатки в эксплуатации этих ружей. Монтаж механизма на ранее выпущенные ружьях легко осуществим в любой ружейной мастерской.
   Взаимодействие частей механизма "отбоя" курка для бескурковых двустволок ИЖ-54 и ИЖ-57 показано на рис. 2. После выстрела пружина бойка отталкивает, "отбивает", курок назад и обеспечивает расцепление капсюля с бойком. А это в свою очередь устраняет тугое открывание, поломку бойков и случайный выстрел при открывании ружья после осечки.
   Отход курка назад после выстрела обусловливается введением в механизм курка простой детали (6), посаженной вместе с ним на одну и ту же ось. Эта деталь ограничивает и ход перьев боевой пружины.
   Описанная конструкция "отбоя" курка проста в изготовлении, сборке и отладке и надежно обеспечивает постоянство энергии, необходимой пружине, чтобы разбить капсюль. Оптимальная величина "отбоя" достигается раздельным сочетанием курка с ограничителем. На схеме это показано размером А = 0,9 + 0,1 мм (рис. 1).
   Новая конструкция "отбоя" курка успешно выдержала испытания на живучесть большим числом выстрелов. Сейчас механизм (рис. 3) ставится лишь на ружьях ИЖ-54 и ИЖ-58, но может быть вмонтирован и в некоторые другие отечественные и импортные ружья со скрытыми курками.
Инженер С.КАРАЧЕВ
Охота и охотничье хозяйство, №5, 1959 г.

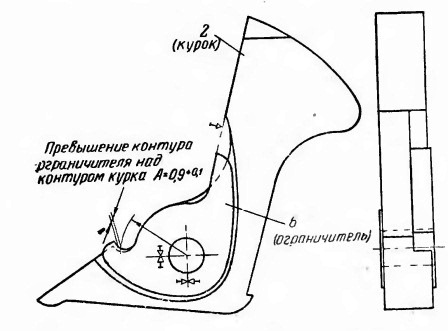

Превышение контура ограничителя над курком

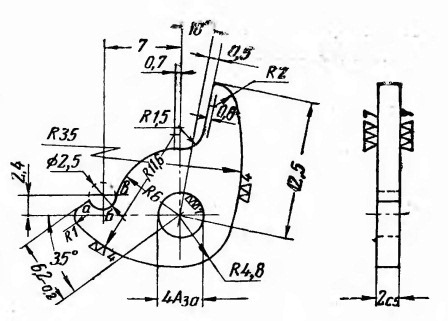

Рис.3. Ограничитель (план и разрез). Допуск по контуру АБВ - 0,1 мм. Острые ребра притупить 0,2; сталь закалить 46-50 РС; оксидировать.
Ограничитель отбоя курка
Рис.2.
а) Курки 2 взведены  и  находятся  в  сцеплении с шепталами 3. Боевые пружины 4 сжаты, ограничитель 6 вместе с курком 2 повернулся на оси.
б) Поло жение курка в момент выстрела. Боевые пружины в состоянии предварительного поджатия удерживаются ограничителем. Курки дополнительный ход от положения отбоя до упора в колодку прошли за счет инерции.
в) Курки в положении "отбоя". После выстрела курок пружиной бойка 7 через посредство бойка повернут в положение "отбоя". Боек не выступает за щиток колодки и не препятствует открыванию ружья.

Механизм работы отбоя курка
Рис.1
Превышение Н контура ограничителя 6 над контуром курка 2 равное 0,9+0,1 мм, выдерживается до постановки данной сборки в ружье. Таким образом, всегда обеспечена постоянная и строго определенная величина отбоя курка.
