ОХОТНИЧЬИ РУЖЬЯ
Двуствольное ружье спортивно-охотничье ИЖ-12
(описание, паспорт)
Краткая инструкция
В/О "РАЗНОЭКСПОРТ", СССР, Москва
НАЗНАЧЕНИЕ И ОПИСАНИЕ
Двуствольное ружье модели ИЖ-12 «Baikal» 12-го или 16-го калибров можно с успехом применять как для любительской охоты, так и для спортивной стрельбы. Дульные сужения стволов — нижний получок и верхний чок — обеспечивают высокую кучность боя. Вертикальное расположение стволов обеспечивает хороший обзор при прицеливании.
Стволы изготовлены из высококачественной специальной ствольной стали и закалены по всей длине. Каналы стволов и патронники хромированы, что надежно предохраняет их от коррозии при длительной эксплуатации ружья.
Сверление каналов предусматривает получение наилучших результатов при стрельбе с применением бумажных гильз, однако можно использовать и металлические гильзы. Из патронников гильзы извлекаются экстрактором при открывании стволов.
Стволы ружья надежно запирает в колодке широкая запорная планка. Для управления запиранием служит рычаг, расположенный сверху колодки (рис. 1). В открытом положении стволов рычаг запора удерживается специальным фиксатором, который автоматически освобождает запорную планку при закрывании стволов.
Ружье ИЖ-12 имеет надежно действующий неавтоматический предохранитель, который запирает шептала. Конструкция предохранителя обеспечивает безударный спуск курков с боевого взвода. Ударно-спусковой механизм имеет дополнительно предохранительное устройство (интерсепторы — перехватыватели курков) для предотвращения выстрелов при случайных срывах курков с боевого взвода без нажатия на спусковой крючок. Оба предохранителя создают высокую степень безопасности при эксплуатации ружей.
Устройство ударно-спускового и предохранительного механизмов удобно для осмотра, чистки и ремонта. Разборка и сборка механизмов и деталей ружья (рис. 2) несложна и не требует применения специального инструмента.
Каждое ружье испытано на прочность усиленным зарядом, создающим давление в канале ствола 800 кг/см2 для 12-го калибра и 850 кг/см2 для 16-го калибра, и пристреляно на кучность боя. Кроме того, стволы испытаны повышенным зарядом, развивающим давление соответственно 900 и 950 кг/см2.
УХОД И ХРАНЕНИЕ
Ружье можно хранить как в неразобранном, так и в разобранном виде, с отделенными стволами и цевьем (в чехле или футляре), но обязательно в сухом месте. Ружье хранят со спущенными курками во избежание подсадки боевых пружин.
Ружья должны быть всегда вычищены и слегка смазаны. Особо надо следить за чистотой и смазкой стволов, мест соединения шарнира с колодкой, оси шарнира и соответствующего гнезда на муфте стволов. Так же легко смазанными должны быть трущиеся места казенной муфты и колодки.
Чистить ружье следует сразу после охоты, а зимой — после того, как оно нагреется до температуры помещения, в котором находится. Хромированные каналы и патронники стволов значительно облегчают уход за ними, однако это не исключает необходимости регулярной и тщательной чистки.
Чистить ружье надо всегда в разобранном виде (с отнятыми стволами); каналы стволов удобнее протирать с казенной части.
К ПОКУПАТЕЛЮ!
Надежная и безотказная служба ружья в течение многих лет может быть обеспечена лишь при условии правильного и аккуратного обращения и заботливого ухода.
Для долговременного сохранения ружья в хорошем состоянии необходимо соблюдать
следующие правила:
1. Не стрелять зарядами, превышающими рекомендуемые или указанные на фабричной упаковке пороха.
2. Не стрелять пулей, не соответствующей диаметру дульного сужения.
3. Не щелкать курками вхолостую, это может снизить живучесть бойков, их пружин и штифтов, которыми крепятся бойки.
При необходимости спустить курки без удара по бойкам надо при открытых стволах передвинуть вперед кнопку предохранителя, нажать на спусковые крючки и плавно закрыть стволы.
4. После выстрела из нижнего ствола (если выстрела из верхнего не было) рекомендуется патрон, находившийся в верхнем стволе, переложить в нижний, а очередной патрон вложить в верхний ствол.
ПОИСК ПО САЙТУ:

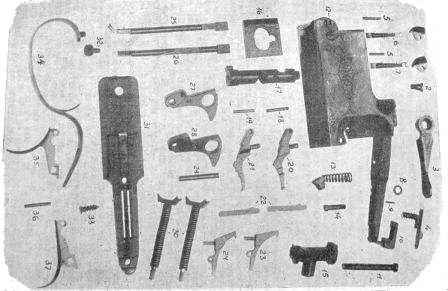

Рис. 2. Детали ружья ИЖ-12:
1 — взводители; 2— винт рычага запора; 3— рычаг запора; 4 — кнопка предохранителя с пружиной; 5— штифт бойка; 6 — боек нижний с пружиной; 7 — боек верхний с пружиной; 8 — шайба пружины предохранители; 9 — штифт шайбы; 10 — предохранитель в сборе; 11 — хвостовой винт; 12—колодка; 13—пружина рычага запора с поводком; 14— винт поводка; 15—перемычка; 16—запорная планка; 17—ось рачага запора; 18— ось шептал; 19 — ось перехватывателей; 20 — шептало правое с пружиной; 21 — шептало левое с пружиной; 22 — спусковые тяги; 23 — перехватыватель (ннтерсептор) правый с пружиной; 24 — перехватыватель (ннтерсептор) левый с пружиной; 25 — толкатель правый; 26 — толкатель левый; 27 — курок левый; 28—курок правый; 29 —ось курков; 30 — стержни с боевыми пружинами; 31 — основание спускового механизма (личинка) с задержкой запорной планки; 32 — винт личинки; 33— шуруп спусковой скобы; 54—спусковая скоба; 35 — спусковой крючок правый; 36— ось спусковых крючков; 37 — спусковой крючок
левый

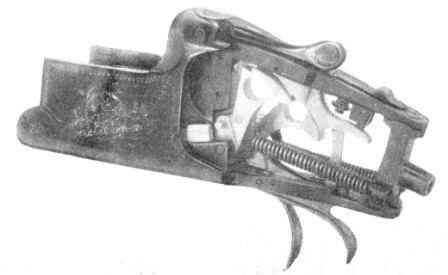

Рис.1. Колодка ружья ИЖ-12 с механизмами
