ДВУСТВОЛЬНОЕ ОХОТНИЧЬЕ ДРОБОВОЕ РУЖЬЕ ИЖ-54
ПАМЯТКА ПО УСТРОЙСТВУ И ОБРАЩЕНИЮ
ПРАВИЛА ОБРАЩЕНИИ с РУЖЬЕМ ИЖ-54
Для долговременного сохранения ружья в хорошем состоянии состоянии необходимо соблюдать следующие правила обращения с ним:
I. Не стрелять из ружья зарядами более рекомендуемых или указанных на фабричной упаковке пороха, тал же смесью дымного пороха с бездымным или малодымным.
Не стрелять пулей, не соответствующей диаметру дульного сужения во избежание раздутия или разрывов стволов.
Не рекомендуется стрелять из ружья одним капсюлем без пороха, т.к. продукты сгорания взрывчатой смеси капсюлей портят каналы стволов.
2. Не применять патронов, туго входящих в патронники - они требуют больших усилий при закрывании и открывании ружья.
3. Открывать и закрывать ружье нужно обеими руками плавно, не допуская, чтобы стволы свободно падали; нельзя также резко захлопывать ружье.
4. Не щелкать курками вхолостую без надобности.
5. Не допускать ударов по стволам ружья во избежание вмятин.
6. Перед заряжанием ружья обязательно осмотреть стволы - не забиты ли они снегом, грязью, лесным сором или остатками густой смазки. Не допускать стрельбу из ружья с опущенными концами стволов в воду. Стрельба из ружья с засоренными каналами вызывает раздутие и даже разрыв стволов.
ПОДГОТОВКА РУЖЬЯ ИЖ-54 К СТРЕЛЬБЕ
Новое ружье, обильно смазанное для длительного хранения, необходимо очистить от смазки, для этого нужно:
1. Оттянуть защелку цевья до отказа, и отделить цевье от стволов.
2. Отведя рычаг запирания до отказа вправо, открыть ружье и отделить стволы.
3. Протереть части ружья и удалить заводскую смазку из каналов стволов.
После этого собрать ружье и спустить курки, если они были взведены.
ХРАНЕНИЕ РУЖЬЯ ИЖ-54 И УХОД ЗА НИМ
Ружье можно хранить как в неразобранном, так и в разобранном виде с отделенными стволами и цевьем (в чехле), но обязательно в сухом месте.
Ружье всегда должно быть вычищенным и слегка смазанным, при этом особое внимание надо обращать на чистоту и легкую смазку каналов стволов.
Ружье хранится со спущенными курками, во избежание посадки боевых пружин.
После каждой стрельбы надо обязательно чистить каналы стволов и другие детали ружья.
Чистку производить на первом же приваде, а зимой в теплом помещении после того, как ружье нагреется до температуры воздуха помещения. На следующей день чистку надо повторить и в течение 3-4 дней после стрельбы каналы стволов должны ежедневно протираться чистой тряпкой и, если на тряпке будут обнаружены нагар или ржавчина, необходимо повторить чистку.
Для чистки применять мягкую чистую ветошь, паклю, льняные очесы, хлопчатобумажные концы.
Обтирочный материал не должен иметь песка и пыли.
При большом нагаре стволы следует промыть в горячей воде, затем насухо протереть несколько раз, меняя при этом обтирочный материал на чистый и сухой.
Стволы ружей при стрельбе подвержены освинцовке при применении дроби плохого качества. Освинцовка удаляется с помощью щеточки из мягкой стальной или медной проволоки или из жесткой щетины, навинченной на шомпол и густо смазанной ружейной смазкой.
Чистить ружье всегда надо в разобранном виде (с отнятыми стволами) а каналы стволов протирать с казенной части.
КРАТКОЕ ОПИСАНИЕ ИЖ-54
Двуствольное бескурковое охотничье дробовое ружье предназначается для спорта и промысловой охоты.
Стволы отъемные, расположены в горизонтальной плоскости. Ружье имеет тройное запирание, осуществляемое поперечным болтом и запорной планкой.
Отпирание ружья производится поворотом рычага запора вправо.
Ударно-спусковой механизм расположен в колодке и на основании (личинке), которое прикрепляется к колодке снизу. Бойки выполнены раздельно от курков.
Постановка курков на боевые взводы осуществляется посрсдством шарнира и рычагов-взводителей при открывании ружья.
Указатели взведения курков расположены в верхней части колодки.
Ружье имеет автоматический предохранитель. При отводе рычага запора предохранитель автоматически запирает спусковые крючки и шептала (положение "на предохранитель").
Перед выстрелом кнопку предохранителя необходимо передвинуть вперед; спусковые крючки и шептала освободятся- ударно-спусковой механизм будет находиться в положении "Огонь".
Если необходимость выстрела отпала, движением кнопки назад можно снова поставить ударно-спусковой механизм в положение "на предохранитель".
Конструкция предохранителя позволяет производить плавный спуск курков.
Для итого необходимо в полностью открытом ружье передвинуть кнопку предохранителя в крайнее переднее положение, и нажимая на спусковые крючки, произвести медленное закрывание ружья.
Производить плавный спуск курков при наличии в стволах заряженных патронов не рекомендуется.
Ружье пригодно для стрельбы дымным и бездымным (нитро) порохами. Гильзы могут применяться как металлические, так и бумажные. .
СХЕМЫ РАБОТЫ МЕХАНИЗМОВ РУЖЬЯ ИЖ-54 (рисунки внизу)

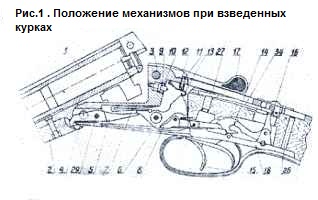

Положение механизмов при взведенных курках
(См. рисунок 1)
Курки (6) взведены и находятся в сцеплении с шепталами (8), боевые пружины (7) - в сжатом состоянии.
Бойки (9) утоплены за плоскость щитка колодки (3). Кнопка предохранителя (16) отведена в крайнее заднее положение (знак "Огонь" закрыт), предохранительный замок (14) запирает одновременно спусковые крючки (15) и шептала (8).
Указатели взведения курков (11) выступают над поверхностью колодки.

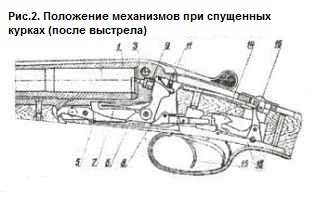

Положение механизмов при спущенных курках (после выстрела)
(См. рисунок 2)
Курки (6) спущены. Боевые пружины (7) в состоянии предварительного поджатия, бойки (9) выходят за плоскость щитка колодки.
Кнопка предохранителя находится в крайнем переднем положении (знак "Огонь" открыт), предохранительный замок (14) снят со спусковых крючков (15) и шептал (8). Указатели взведения курков (11) опущены вниз.

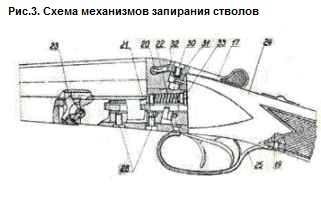

Схема механизмов запирания стволов
(См. рисунок 3)
Стволы заперты. Запорная планка (21) под действием пружины (22) своими площадками перекрывает площадки крюков стволов, а поперечный болт (20) входит в отверстие малого крюка.
Рычаг запора (17) располагается вдоль хвостовика колодки. Иногда приходитси рычаг запора доводить до этого положения нажатием пальца.
РАЗБОРКА РУЖЬЯ ИЖ-54
Полная разборка производится только в случаях ремонта ружья.
Для всех других целей полную разборку производить не рекомендуется во избежангие порчи и износа ружья. Необходимо помнить, что перепутывание деталей правой стороны с левой - не допускается.
Лучше всего такую разборку поручить оружейному мастеру, располагающему для разборки необходимым инструментом.
Порядок разборки ружья
После отделения колодки с ложей (3, 24) от стволов (1) приступают к детальной разборке.
Перед разборкой курки (6) должны быть спущены, кнопки предохранителя (16) переведены в переднее положение.
Вывернуть винты скобы (19) (для ружья с ложей пистолетной формы - один винт) и повернуть скобу (25) вправо или влево на угол 90 градусов.
Отделить скобу от основания (личинки) (18). Вывернуть и вынуть задний (26) и передний (27) стяжные винты.
Вывернуть два винта (28) (обратить внимание на положение кнопки предохранителя (16) - она должна находиться в переднем положении), осторожно, во избежание сколов ложи, отделить основание (личинку) (18) от колодки и ложи.
Снятие личинки производится с помощью легких ударов по ней через пазы в колодке.
Отделить ложу (24) от колодки (3). Вывернуть винты (29), предварительно освободив их от стопорных винтов и извлечь рычаги-взводители (5) из колодки.
Курки (6), боевые пружины (7) и шептала (8) вынимаются из колодки (3) после выколачивания соответствующих осей. Механизмы указателей взведения курков (дет.№11, 12, 13) разбираются легко после удаления курков и осбых пояснений не требуют.
Бойки (9) отделяются от калодкн (3), после отвинчивания каждой из брандтрубок (10) специальными отвертками.
Для извлечения запорной планки (21) из колодки необходимо вывернуть винт рычага запора (30) и, через квадратное отверстие в рычаге запора, легкими ударами по рычагу запорной планки (31) вытолкнуть его вниз.
Вывернуть винт запорной планкн (33) и извлечь пружину (22) и запорную планку (21).
Рычаг запора (17), кольцо рычага (32) и поперечный болт (20) легко отделяются от колодки после удаления рычага запорной планки (31).
Выколотить штифт кнопкн предохранители и, поворачивая кнопку в пазу, извлечь ее из хвостовика колодки. Отделить от колодки (3) движок предохранителя (34).
Разборка узлов основания (личинки) и цевья прост и не требует особых пояснений, т. к. сводится к выколачиванию и вывертыванию соответствующих осей и винтов.
СБОРКА РУЖЬЯ ИЖ-54
Сборка ружья производится в обратом порядке процессу разборки.
Для облегчения некоторых приемов сборки необходимо выполнять следующее:
1. Для того, чтобы поставить указатели с пружинами (11. 12) и поводки указателей (13) в гнезда колодки, нужно использовать небольшой кусок проволоки диаметром 1 - 1,2 мм и длиной 70-100 мм; на проволоку детали одеваются соответствующими отверстиями.
2. После постановки бойков последние должны утопать за щиток колодки в крайнем заднем положении. Брандтрубкн бойков (10) после постановки их на место должны утопать за заднюю плоскость колодки в пределах 0,2-0.5 мм.
3. Боевые пружины (7) ставятся после постановки курков (6). Правильная постановка пружин соцровождается щелчком, который указывает на западение выступа пружины в выемку курка.
4. При сборке ложи с колодкой затягивание стяжных винтов производится только после того как колодка и основание (личинка) строго определялись в соответсвующих пазах ложи.
Неаккуратная постановка деталей может привести к скалыванию ложи. Постановка основания (личинки) производится при положении предохранительного замка "открыто".
После завертывания стяжных винтов качки ложи не должно быть.
5. Винты должны завертываться до отказа и своими шляпами располагаться вдоль оси ружья
КАК СДЕЛАТЬ РУЖЬЕ ИЖ-54 С НЕАВТОМАТИЧЕСКИМ ПРЕДОХРАНИТЕЛЕМ
Все ружья, выпускаемые с завода, имеют автоматический предохранитель, т. е. с каждой перезарядкой ружья предохраннтельный замок (14) автоматически запирает спуски (15) и шептала (8).
По желанию охотника это ружье можно сделатъ с предохранителем неавтоматического, действия, для этого достаточно удалить движок предохранителя (34)
ОСНОВНЫЕ СВЕДЕНИЯ ПО СНАРЯЖЕНИЮ ПАТРОНОВ

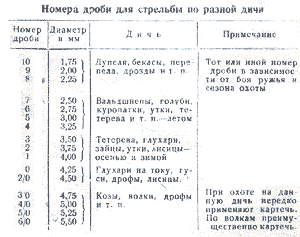

Нормы по снаряжению патронов
С целью получения надлежащих результатов по кучности и резкости боя ружьн рекомендуется производнть подбор (во весу) зарядов пороха и дроби, не завышая установленных норм.
ПАТРОН
Металлическая гильза
Капсюль о пдоьяу нсгймястся приборами системы Борклая, Запорожъе и разными рекаперами.
После снаряжения гильзы порохом кладется плотная картонная прокладка толщиной 2-3 мм, затем войлочный просаленный пыж толщиной 10 - 14 мм, на дробь - картонный пыж толщиной 2-3 мм, закрепляемый парафином.
Бумажная гильза
На порох кладется плотная картонная прокладка толщиной 2---3 мм, затем войлочный просаленный пыж толщиной 10- 14 мм; на дробь - картонный пыж толщиной 1 - 1.5 мм.
Для закрутки оставлять края гильз 5 - 6 мм.
При снаряжении патронов дымным порохом последний сжимается усилием руки.
Бездымный порох сжимать опасно, пыж досылается до соприкосновения с порохом.
Дробь уплотняется легким встряхиванием.
Правильное и аккуратное обращение охотника со своим ружьем обеспечивает надежную его службу в течение многих лет.
Неумелое или небрежное обращение приводит к тому, что даже самое лучшее ружье можег быть испорчено за время одной охоты.
Сбережение ружья в исправном состоянии достигается соблюдением привил разборки, сборки и чистки, правил хранения дома, в дороге при поездках на охоту и во время охоты.
В основном, этимии правилами предусматривается:
во-первых, регулярное наблюдение за чистотой ружья при хранении и своевременная и надлежащая чистка ружья до и после стрельбы;
во-вторых, постоянное наблюдение за исправностью механизмов ружья;
в-третьих, строгое соблюдение рекомендуемых норм зарядов пороха (незавышение), правильное снаряжение патронов.
Материалы, применяемые для снаряжения патронов, должны удовлетворять перечисленным ниже ОСТ-ам и ТУ
1. Бумажные гильзы многострельные и однострельные ОСТ №40169
2. 2.Металлические гильзы ОСТ №40168
3. 3. Дробь Ост №2358
4. 4. Капсюль "Жевело" (для бездымных порохов) ТУ НКБ
5. 5. Капсюль Центробой (для дымных порохов) ОСТ № 40149
6. 6. Порох бездымный ГОСТ №479-41
7. 7. Порох дымный ОСТ № 40158
8. 8. Картонные прокладки должны быть изготовлены из коробочного картона НКЛЕС 8171-126
СПИСОК ЛИТЕРАТУРЫ, РЕКОМЕНДУЕМЫЙ ОХОТНИКУ, ДЛЯ ОЗНАКОМЛЕНИЯ С ТЕХНИКОЙ ОХОТЫ
1. Бутурлин С.А. Дробовое ружье.
2. Зернов А.А. Стрельба дробью.
3. Толстопят А.И. Охотничьи ружья и боеприпасы к ним.
4. Скворцов Б.Н. Сбережение охотничьего ружья.
5. Каменский Н.В. Техника охотничьего промысла.
Отдел Главного конструктора завода
Детали ружья ИЖ-54:
Новости охоты, рыбалки. Реклама

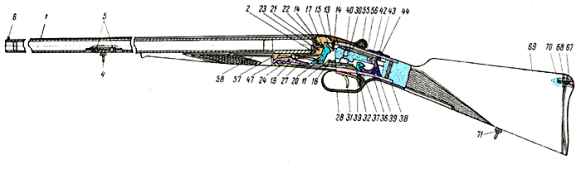

РУЖЬЕ ИЖ-54:

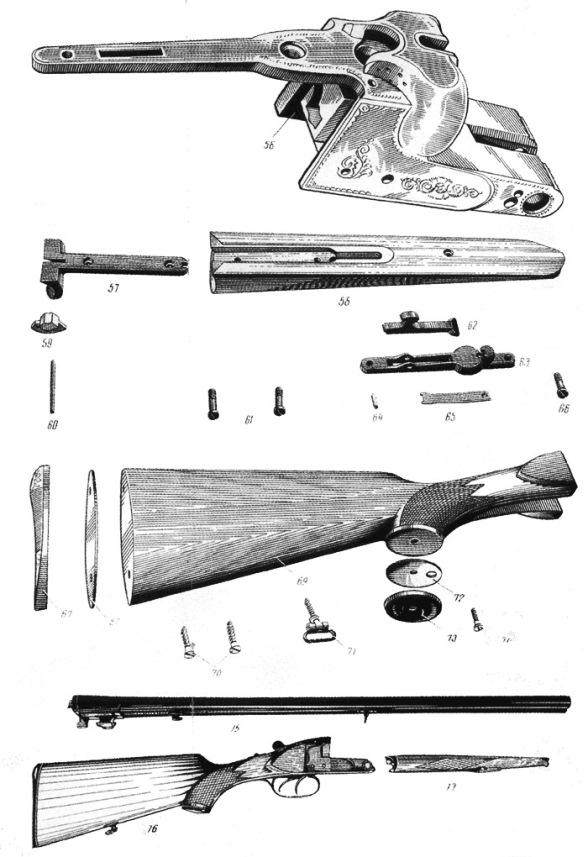

Сборочные детали ружья ИЖ-54:

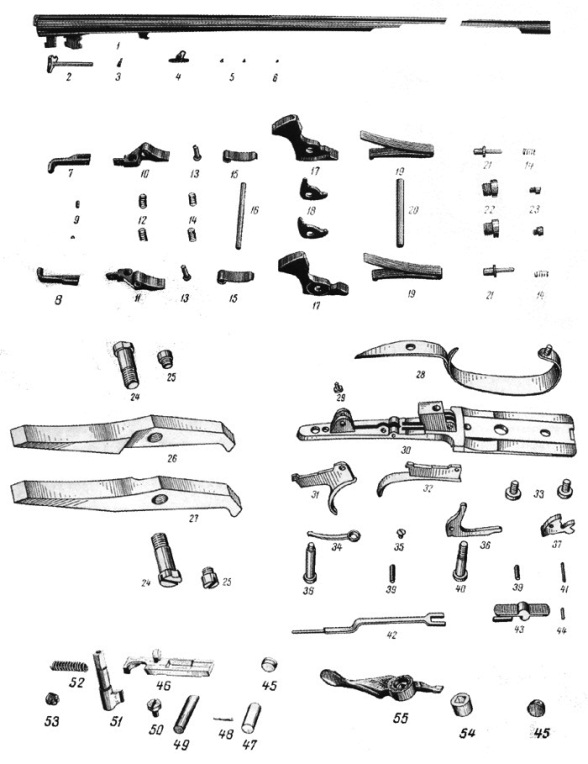

Детали ружья ИЖ-54:
