ТУЛЬСКИЙ ПОЛУАВТОМАТ В РАБОТЕ

КАК РАЗОБРАТЬ, СОБРАТЬ, ОТЛАДИТЬ МЦ21-12

Наши охотники в последние годы уже привыкли к тому, что они видят на прилавках охотничьих магазинов среди ружей разных моделей и самозарядное ружье МЦ21. Вместе с тем они часто просто не знают, как пользоваться ружьями этого типа. Отсюда возникают нелепые разговоры о том, что эти ружья очень сложны в обращении, чувствительны к зарядам, ненадежны в мороз и т. п.

Для правильной эксплуатации ружей МЦ21 прежде всего, необходимо представлять, как они действуют, как с ними обращаться, и тогда они не подведут стрелка ни при каких условиях.

Принцип действия МЦ21 основан на отдаче (откате) ствола во время выстрела. В этот момент давление пороховых газов на дно гильзы заставляет ствол, соединенный с затвором, двигаться назад. Здесь, в заднем положении, происходит их разобщение, и ствол под действием своей возвратной пружины начинает двигаться вперед, а затвор задерживается. В этот момент происходит выбрасывание стреляной гильзы, а при возвращении ствола в исходное положение - подача очередного патрона из магазина. Начинающий двигаться под действием своей возвратной пружины затвор досылает его в патронник - и ружье готово к следующему выстрелу. Если же в магазине не осталось патронов, то затвор так и остается в крайнем заднем положении.

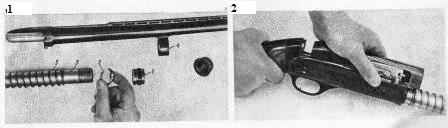

Из приведенного описания работы МЦ21 видно, что возвратные пружины играют большую роль в функционировании ружья. Особенно это относится к возвратной пружине ствола, входящей в состав так называемой откатно-накатной системы. Эта система состоит из тормоза (рис, 1,1), буфера тормоза (рис. 1,2), буферно-возвратной пружины (рис. 1,3) и опорного кольца ствола (рис. 1,4), надетых на трубку (корпус) магазина (рис. 1,5). Во время выстрела ствол со своим опорным кольцом движется назад, упираясь через тормозное и регулирующее кольца в возвратную пружину.

Из этого видно, что важная часть работы - движение ствола назад и вперед - связана с трением о трубку магазина. Это принципиальный момент в работе самозарядного ружья. Достаточно изменить силу трения, и ружье будет функционировать иначе. Это изменение достигается варьированием количества и качества смазки на трубке (корпусе) магазина и правильной сборкой откатно-накатного устройства. Оба эти условия должны соответствовать мощности патрона и температуре окружающей среды. Одно из достоинств ружей типа МЦ21 - возможность использовать патроны разной мощности и регулировать силу отдачи.

Если ружье не выбрасывает гильзу, не торопитесь заявлять, что патроны недостаточно мощны для самозарядного ружья. Для нормального функционирования ружья надо облегчить работу откатно-накатной системы. Для этого надо смазать любым жидким маслом (например, трансформаторным, веретенным) трубку магазина. Понятно, что чем обильнее смазана жидким маслом трубка магазина, тем легче скользит по ней откатно-накатное устройство. Если не помогает и это, то следует изменить положение регулировочного кольца в откатно-накатной системе. Его надо поставить у ствольной коробки конусной частью к ней, а плоской - к возвратной пружине. Это облегчит движение всей системы. В качестве иллюстрации можно отметить, что правильно смазанное самозарядное ружье московского охотника, мастера спорта по стендовой стрельбе А. Трофимука действовало безотказно и при сорокаградусных морозах зимой 1 978/79 гг.

Если же при стрельбе ожог ниве чувствует резкую работу механизма, сопровождающуюся усиленной отдачей, то регулирующее кольцо ставится в обычное положение, как рекомендуется инструкцией, затем уменьшается количество смазки на магазинной трубке (смазка может быть уже более густой). При очень мощных патронах магазинную трубку следует держать почти или даже совсем сухой.

Для неполной разборки ружья необходимо, прежде всего убедиться, что ружье разряжено - патронов нет ни в патроннике, ни в магазине. Отведите затвор в заднее положение, держа ружье одной рукой за ствол, отвинтите колпачок цевья, снимите само цевье и ствол. После этого можно снять с корпуса магазина тормозное и регулировочные кольца и пружину.

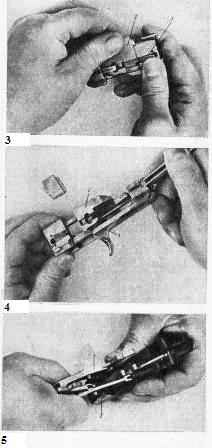

Конструкция ружья МЦ21 позволяет достаточно легко производить разборку механизмов для чистки или устранения неисправностей без употребления специальных приспособлений. Эта разборка настолько проста, что ее может сделать любой охотник даже в полевых условиях. Для этого надо: сдвинув вперед, снять крышку ствольной коробки (рис. 2); затем, поставив флажок предохранителя в среднее положение (между "на предохранителе" и "готово к выстрелу"), вытолкнуть предохранитель из корпуса ствольной коробки (рис. 3). Нажать на кнопку защелки подавателя патронов (рис. 4) и, потянув за спусковую скобу, вытянуть из ствольной коробки ударно-спусковой механизм. Потом отвести затвор одной рукой на 2-3 см назад, утопить упор патронов (рис. 5) каким-то предметом, например отверткой или просто большим пальцем другой руки и, подав затвор вперед, вынуть его.

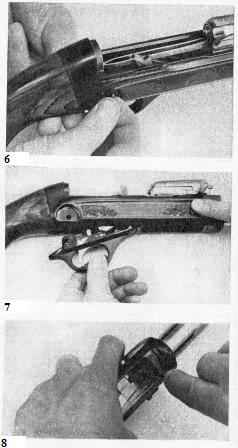

Для разборки самого затвора надо перевернуть его нижней частью вверх, большим пальцем правой руки утопить упор патронов (рис. 6,1), а большим пальцем левой руки сдвинуть на себя вкладыш (рис. 6,2) и, удерживая двумя пальцами снизу боевой упор, отделить скользящим движением стебель затвора (рис. 7,1) от его остова (рис. 7,2). Если вкладыш (рис. 6,2) не удается сдвинуть, найдите правильное положение, нажимая на толкатели "затвора.

Для разборки ударно-спускового механизма следует отжать подаватель (рис. 8,1) вправо так, чтобы цапфы вышли из отверстия основания (рис. 8,2), и отделить подаватель от основания ударно-спускового механизма.

Сборка ружья производится в обратной последовательности. При помещении затвора в ствольную коробку обратите внимание на правильное положение толкателей затвора. При сборке смажьте все детали жидким маслом, если собираетесь охотиться в зимнее время, или более густым для теплого периода, скажем, обычным охотничьим.

В. ШОСТАКОВСКИЙ, Охота и охотничье хозяйство, 1980, №7
