Разборка ружья ТОЗ-34. Как разобрать ТОЗ-34
   На страницах журнала Охота и охотничье хозяйство неоднократно публиковались материалы о ружье ТОЗ-34, выпускаемом Тульским оружейным заводом ("Охота и охотничье хозяйство", 1967, № 10; 1970, № 5; 1975, №12; 1978, № 5, 7) как в рядовом, так и в штучном, экспортном, сувенирном исполнении; калибры -12 и 28. Кроме общих статей и заметок об этой базовой модели Тульского завода, две статьи были специально посвящены принципам разборки ТОЗ-34 (1972, № 1; 1975, № 9). Вызвано это было тем, что разборка ружья имеет специфические особенности. Нередко ружья модели ТОЗ-34 выходят из строя из-за несоблюдения правил обращения с ними, особенно - правил отделения стволов от ствольной коробки. Учитывая, что неполная разборка этого ружья несколько различна в разных модификациях, идя навстречу пожеланиям читателей, мы публикуем статью, знакомящую с разборкой ружья ТОЗ-34 всех модификаций.

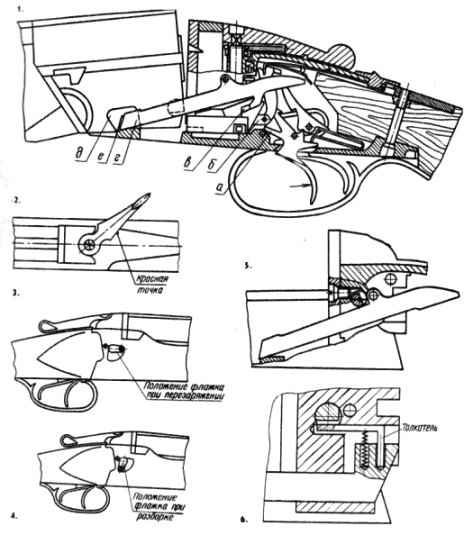

Особенностью ружья ТОЗ-34 является то, что механизм отделения стволов сблокирован с передним спусковым крючком. В этом варианте ружья для его разборки необходимо (после производства плавного спуска курков) нажать на передний спусковой крючок и, отпуская его, отвести рычаг запирания в крайнее правое положение до упора, отчетливо ощущаемого рукой (фото 1).

При нажатом переднем спуске его упор "а" уходит с пути движения рамки запирания упора "б", что позволяет ей продвинуться в заднее положение на несколько большее расстояние, чем при   обычном   открывании   ружья.   Во время этого перемещения скосы рамки запирания "в" упираются в выступы рычагов взведения, поворачивают их вокруг оси, выводят передние концы рычагов взведения "г" из зацепления со скосами муфты "д" и прижимают их к перемычке коробки "е", обеспечивая этим отделение стволов.

При недоводе рычага запирания в крайнее правое положение рамка запирания не имеет возможности полностью вывести передние концы рычагов взведения из зацепления со скосами муфты, что может явиться причиной их погнутости или поломки во время открывания стволов.

Проведение разборки в строгом соответствии с инструкцией по эксплуатации, изложенной в каждом ружейном паспорте, как правило, затруднений не вызывает.

Появление такого дефекта, как погнутость рычагов взведения, вызывается поверхностным знакомством охотников с правилами обращения, изложенными в паспорте инструкции, неквалифицированными консультациями продавцов магазинов при продаже ружей.

С целью облегчения неполной разборки ружья на большом количестве ружей ТОЗ-34 и ТОЗ-34Е ставилась красная точка на хвостовике коробки, необходимая (при отводе рычага запирания) для определения момента начала поворота стволов при их отделении от ствольной коробки (фото 2). Это также способствовало лучшему освоению ружей ТОЗ-34, особенно - начинающими охотниками.

Учитывая пожелания охотников, заводом была проведена модернизация ружья ТОЗ-34, в результате которой было начато производство ружья с упрощенным вариантом разборки. В этом варианте разборка ружья осуществляется за счет флажкового устройства; флажок расположен на правой стороне коробки (фото 3).

Для разборки необходимо после производства плавного спуска курков - повернуть флажок вниз, до упора (фото 4), отвести рычаг запирания вправо и отделить стволы от коробки. При этом флажок своей цилиндрической частью взаимодействует с рычагами взведения и удерживает передние концы рычагов взведения в крайнем нижнем положении, выводя их из взаимодействия с соответствующими скосами муфты (фото 5).

Флажковое устройство спроектировано таким образом, что при соединении стволов с коробкой флажок автоматически займет горизонтальное положение, освободив рычаги взведения. Автоматический возврат флажка в горизонтальное положение осуществляется за счет Г-образного толкателя, размещенного в рамке запирания (фото 6).

Данная схема разборки не требует никаких навыков со стороны начинающих охотников и полностью исключает возможность выхода из строя ружья при его неправильной разборке.

В настоящее время завод выпускает все указанные варианты ружья, и покупатель может выбрать ружье с тем вариантом разборки, которая ему больше всего подходит.

Захаров В., Охота и охотничье хозяйство, №9,1979
